Как подключить автомат к счетчику в квартире: пошаговая инструкция

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Основные ошибки начинающих электриков

Не часто, но бывает, что автовыключатель после установки не выполняет свои «профессиональные обязанности»

Как поставить автомат в щиток, уже выяснили, теперь важно понять, почему он не хочет работать. Среди распространенных ошибок установщиков называют:

  1. Изоляция попала под контакт. Изоляцию с электропроводов в обязательном порядке нужно снимать; если этого не сделать, то есть вероятность возникновения короткого замыкания. Как минимум выход из строя в данном случае гарантирован.
  2. Подключение нескольких жил с разным сечением к одной клемме. Такое бывает, если речь идет о подключении группы агрегатов. В данном случае целесообразно использовать перемычки между устройствами и кабелями, чтобы не возникло путаницы. Перемычки надо делать из кабеля, аналогичного с проводами сечения. Это поможет избежать преждевременного оплавления перемычек и пожара.
  3. Попытка сформировать концы жил. Оголенную часть линии перед тем, как вставить в клемму, нужно загнуть буквой U. Площадь соприкосновения провода с поверхностью увеличится, производительность аппарата возрастет, контакт станет надежней.

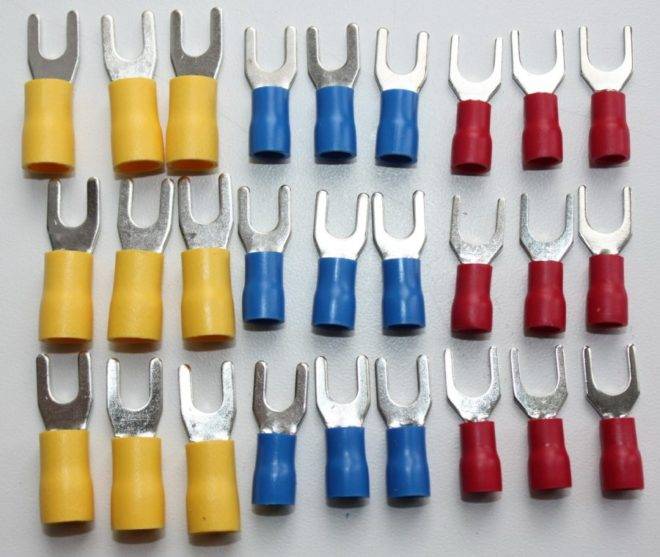

  4. Подключение провода с несколькими жилами к агрегату без проведения оконцевания. Оголенные жилы будут передавлены, нормально работать они не смогут.
  5. Опайка кабеля с несколькими жилами. Делать этого не рекомендуют по причине преждевременного износа жил в последующем.

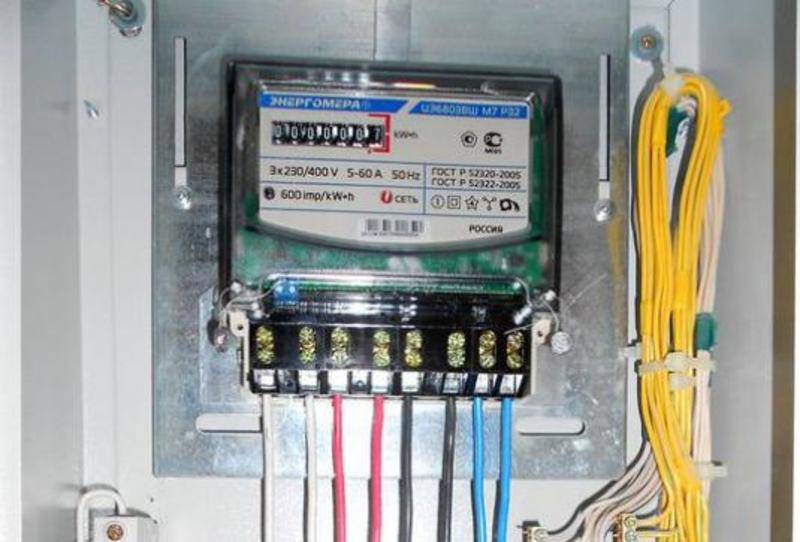

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

  1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
  2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
  3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.

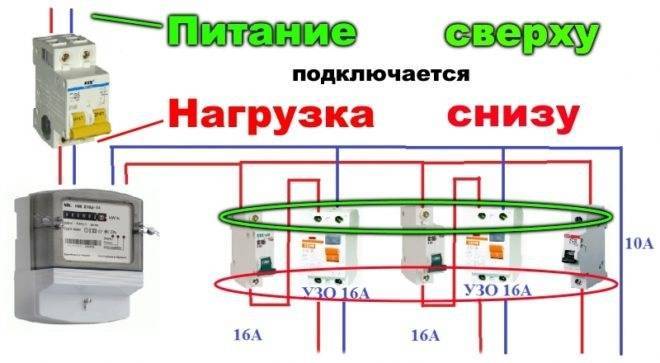

Где должен быть установлен коммутационный аппарат?

Где ставится вводной автомат, отключающий питание в квартиру, указано в ПУЭ п.1.5.36.

Согласно этому документу, расстояние между прибором учёта и коммутационным прибором не должно превышать 10 метров.

Это необходимо для упрощения ремонта и замены счётчика и затруднения хищения электроэнергии — к более короткому кабелю сложнее скрытно присоединить «левый» провод.

Взаимное расположение электросчётчика и автомата регулируется так же ПУЭ п.7.1.63. Согласно нормам этого пункта правил электросчётчики желательно устанавливать в общем блоке с автоматами или предохранителями, как это было ещё в Советском Союзе.

установка автомата перед счетчикомустановка автомата перед счетчиком

Следовательно, оптимальное место для установки прибора учёта в многоквартирном доме специально для этого изготовленный ящик, находящийся на лестничной клетке, а в частном доме во дворе.

Однако возможность выполнить эти требования имеется не во всех квартирах. В некоторых домах квартиры расположены в длинном коридоре, а в других вводной щиток общий для квартир на нескольких этажа.

Встречаются и более «экзотические» варианты, а приборы учёта в этих зданиях либо изначально монтировались внутри квартир, либо были перенесены в них в 90-е годы для предотвращения хищения.

Несмотря на то, что в этих домах нарушаются нормы ПУЭ, как правило, электрокомпания не настаивает на переносе электросчётчика к автоматам, за исключением случаев реконструкции внутридомовой электропроводки.

Что сделать в первую очередь

Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.

Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.

Подготовка по монтажу бокса

Щиток должен гарантировать безопасность и удобство в использовании. А его составляющие, объединенные в единую систему, обязаны выполнять свои функции:

  • контролировать энергию;
  • управлять потребителями и цепями;
  • обеспечивать селективно срабатывающую защиту.

В первую очередь нужно приобрести правильный ящик. Если он устанавливается непосредственно в квартире, оптимальным вариантом будет встроенный бокс. Из какого он будет сделан материала, не имеет особого значения. Допускается и металлическое и пластиковое изделие, главное, чтоб оно было качественным.

Если электрификация объекта значительных объемов, тогда следует предусмотреть наличие в щите съемных стенок (задней, верхней, нижней). Существуют модели с подвижными DIN-рейками. Они не только экономят место, но и позволяют быстро демонтировать неисправное устройство.

Важно! Один из основных параметров бокса является количество установочных мест. Следует заранее предусмотреть несколько дополнительных модульных мест. Дальнейший выбор оборудования должен удовлетворять такие ключевые параметры:

Дальнейший выбор оборудования должен удовлетворять такие ключевые параметры:

  • номинальная сила тока;
  • скорость отключения при коротком замыкании;
  • ток, при котором происходит отключение;
  • допустимая частота срабатывания).

В выборе элементов нужно поддерживать правильный баланс. Потому что применение мощного автомата для слабого потребителя приведет к перегрузке проводки.

Как подключить электрический автомат?
Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения
Как правильно подключить автоматы в электрическом щите
Подключение автоматов в щитке своими руками: схема и виды
Как подключить электросчетчики и автоматы правильно - однофазный и трехфазный, схема
Подключение автоматов в распределительном щите.
Схема подключения электросчетчика, пошаговая фото инструкция
Как подключить автомат в щитке правильно. подключение автоматов в распределительном щите
Как подключить автомат: схема, монтаж в щитке, квартире, установка
Об автомате вводном: устройство выключателя для квартиры, схемы установки и подключения

На вводе практикуют установку двухполюсного автомата на 32-60 А. Как правило, вводный автомат способен одновременно отключить «фазу» и «ноль».

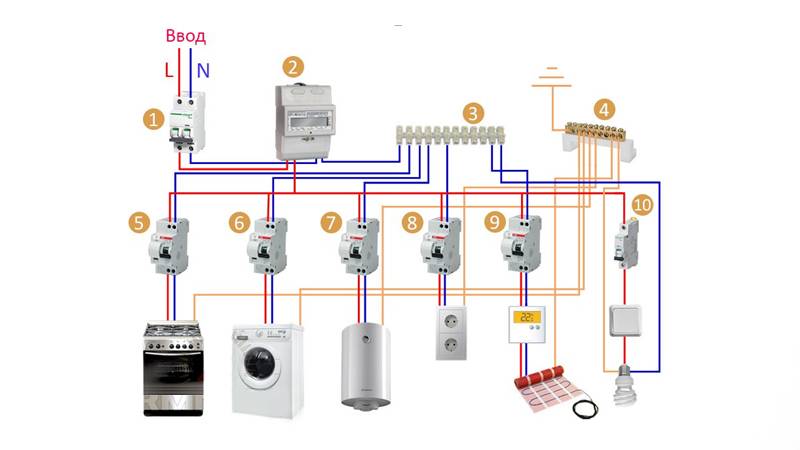

Схема с подключением дифавтоматов:

  • вводный автомат (1);
  • счетчик (2);
  • нулевая колодка (3);
  • колодка заземления (4);
  • дифференциальные автоматы (5,6,7,8,9).
  • автомат для освещения (10);
  • L-фаза сети;
  • N – рабочий ноль.

При таком подключении каждая цепочка должна отключаться независимо друг от друга. Это позволит в аварийной ситуации не обесточивать весь объект, а исправить поломку автономно от основной цепи.

Для соединения автоматов между собой понадобятся электрические гребенки. Их использование ускоряет монтаж. А также экономят место для проводов.

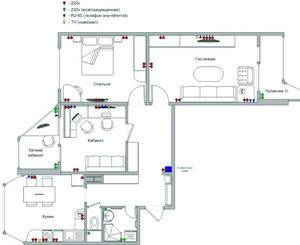

Перед началом монтажа разрабатывается план-схема электрических подключений. Впоследствии его приклеивают на внутренней стороне двери щитка. Все монтажные соединения схемы переносятся маркированием на установленное оборудование. Элементы подписываются так, чтобы бегло взглянув, было понятно их назначения.

Меры безопасности при отключении квартиры от энергоснабжения

Все электротехнические работы следует выполнять стоя на диэлектрическом коврике

При неумелом обращении и халатности электричество представляет собой смертельную угрозу для жизни человека, пожарную опасность для зданий и сооружений.

Во время проведения электротехнических работ нужно соблюдать следующие меры безопасности:

  • во избежание поражения током все манипуляции проводить, стоя на диэлектрическом коврике;
  • не касаться оголенных проводов руками;
  • пользоваться инструментами со степенью защиты от 1 кВт;
  • не проводить работы под напряжением;
  • запоминать расположение проводов в клеммах;
  • при малейшем риске постороннего вмешательства ставить у автомата охрану.

Параметры автоматических выключателей

Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.

Поэтому алгоритм выбора защитного автомата сводится к таким действиям:

  • В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.

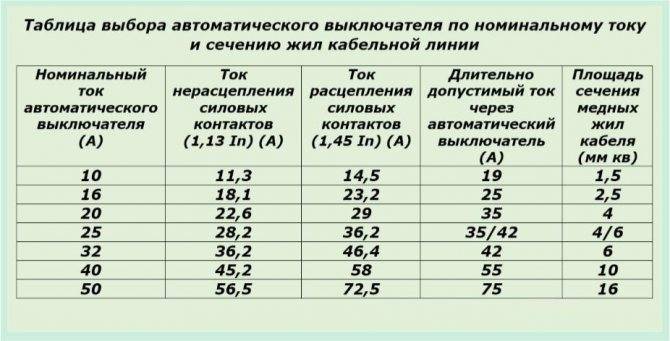

  • По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
  • Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.

В качестве примера

Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.

Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.

Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.

Как рассчитать мощность потребителя

Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.

Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.


Формула расчета мощности потребителя

После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.

Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.

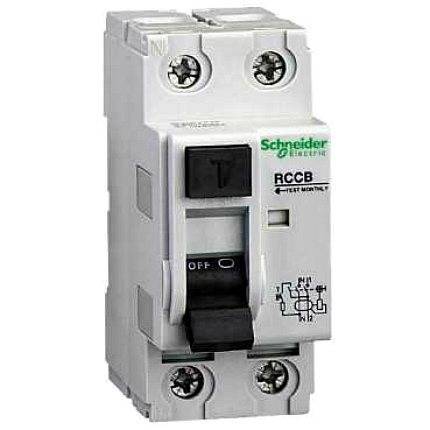

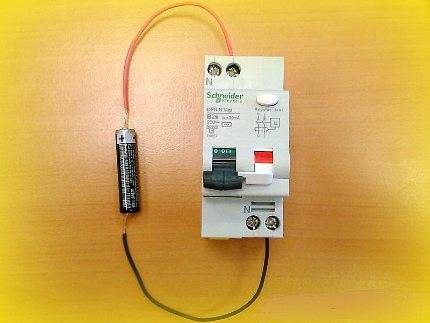

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.


Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.


У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

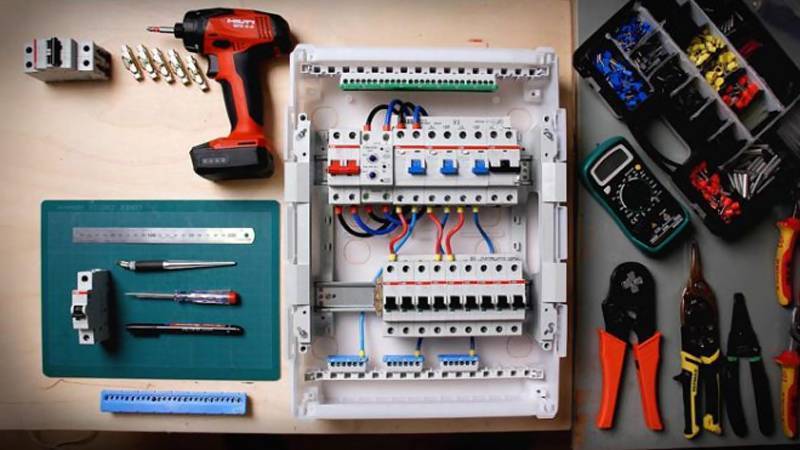

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

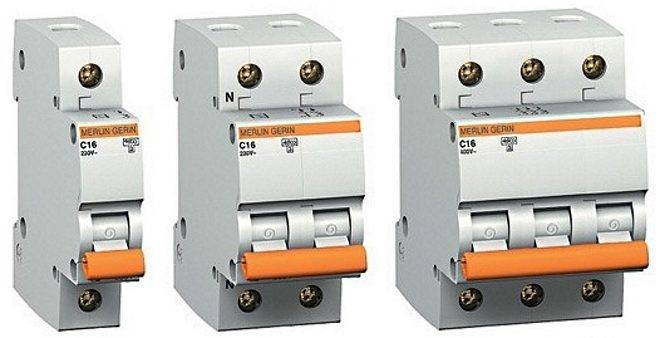

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Как правильно подключить узо и автоматы в частном доме
Как правильно подключить узо и автоматы в частном доме
Вводной автомат перед счетчиком или после счетчика: как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить
Электросчетчик, автомат, узо – выбор и схема подключения в щитке
Схема подключения электросчетчика | екатеринбург
Сборка щита. подключение автоматов. правила монтажа электрощита
Схема подключения однофазного счетчика электроэнергии
Схема подключения электросчетчика — пошаговая инструкция! - половед.рф
Подключение автоматов в распределительном щите, как правильно
Схема подключение электросчетчика пошаговая фото инструкция

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

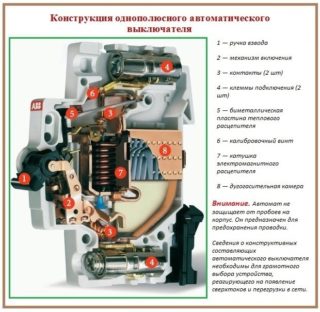

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

  1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
  2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
  3. Питание к розетке следует подключать через автомат.
  4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
  5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

  • плоскогубцы;
  • отвертку;
  • индикатор;
  • мегомметр;
  • уровень строительный;
  • лестницу;
  • монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

  • защитные автоматические выключатели;
  • проводники и кабели;
  • тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

  • прямого действия (ток нагрузки до 100 ампер);
  • косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

  • фаза А-1;
  • фаза В-3;
  • фаза С-5;
  • нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

  1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
  2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
  3. Нельзя допускать скрутки и ответвление проводов.
  4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
  5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

  1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
  2. Выбирается щитовая и проводниковая продукция согласно проекту.
  3. Щит учета устанавливается на место монтажа.
  4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
  5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
  6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
  7. Опломбирование счетчика энергоснабжающей компанией.

Как подключить прибор учета самостоятельно


Для того чтобы самостоятельно сделать подсоединение счетчика, совершенно не нужно иметь специальное образование – достаточно базовых знаний электрики и техники электробезопасности. Не понадобятся и какие-нибудь специальные и дорогостоящие инструменты. Вполне подойдут самые обычные, которые есть в каждом доме – плоскогубцы, отвертка, индикатор напряжения, нож.

Подключение счетчика к однофазной сети

Практически все квартиры, дачи и небольшие загородные дома подключаются к однофазной сети, состоящей из двух проводов – нулевого и фазного. Для учета количества потребленной энергии в таких сетях используются однофазные счетчики.

Как видно из фото, устройство, независимо от типа, имеет всего четыре клеммы, при помощи которых электросчетчик и подключается. Первые две служат для коммутации фазного провода, две оставшиеся – нулевого. Чтобы понять, как подключить однофазный счетчик, достаточно взглянуть на простую схему:

Типовая схема подключения однофазного счетчика электроэнергии

По сути, нужно просто обесточить линию, разрезать провода и подсоединить в их разрыв электросчетчик. Естественно, не все так просто, как на рисунке. Придется определить фазный провод, не перепутать вход с выходом и надежно закрепить сам прибор. Но все эти задачи вполне решаемы. Поле окончания монтажных работ нужно вызвать представителя электросети – он проверит правильность монтажа и опломбирует клеммную крышку. С этого момента вам ее вскрывать нельзя.

Включение трехфазного устройства

Если питающая ваш объект сеть имеет три фазы (4 провода), то и прибор понадобится соответствующий. Трехфазный счетчик стоит несколько дороже своего однофазного собрата и это понятно – фактически это три однофазных механизма в одном корпусе, работающие на общее счетное устройство.

Установленный и подключенный многофазный электрический счетчик

А подключение его ненамного сложнее и требования к подключению те же: не попасть под напряжение, не перепутать провода и надежно закрепить устройство, защитив его от пыли и влаги:

Схема подключения трехфазного электросчетчика

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Клеммы электросчетчика для подключения

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Формовка проводов

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Подключение автоматов в распределительном щите.
Схема подключения счетчика электроэнергии однофазного
Схема подключения автоматов в квартире после счетчика
Как подключить электрический счетчик в частном доме по схеме своими руками - vodatyt.ru
Как подключить проводку к счетчику - все про электрику
Автомат на счётчик: как правильно выбрать и схема подключения
Как правильно смонтировать вводной автомат
Как правильно подключить электросчетчики?
Как подключить проводку к счетчику
Как правильно подключить автоматический выключатель

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

  1. Любые работы начинаем после отключения электропитания.
  2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
  3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
  4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
  5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
  6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
  7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

  • фазный и нулевой провода соединены после УЗО;
  • проверьте, закреплен ли нулевой провод;
  • нулевой провод и заземление соединены в розетке;

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Источники

  • https://dpkgroup.ru/kak-podklucit-avtomat-k-scetciku-v-kvartire-posagovaa-instrukcia/
  • https://odstroy.ru/kak-podklucit-avtomat-k-scetciku-v-kvartire-posagovaa-instrukcia/
  • https://dzen.ru/a/YZAkydI2ax9-H5DB
  • https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-avtomatov-v-kvartire-posle-schetchika/
  • https://dismeg.ru/kak-podklucit-avtomat-k-scetciku-v-kvartire-posagovaa-instrukcia/
  • https://YDoma.info/ehlektrotekhnika/electricity-schetchik-avtomat-zaschity-schitok.html

Понравилась статья? Поделиться с друзьями:
