Ротационные печи применяются в самых разных отраслях: от керамики и производства стройматериалов до термообработки металлов и сушки смесей. Сердце таких печей часто составляют электрические нагреватели — и речь пойдет о ТЭНах, обеспечивающих стабильный и управляемый нагрев корпуса или нагружаемого материала.
В этой статье я подробно разбираю устройство ТЭНов, их классификацию, нюансы монтажа и типичные причины выхода из строя. Текст рассчитан на инженера эксплуатации, технолога и ответственного за закупки человека — но написан без занудства и с живыми примерами из практики. На сайте https://industriaten.ru/catalog/tehny/teny-dlya-rotacionnyh-pechej/ вы подробнее узнаете о ТЭНах.
Что такое ТЭН и какую роль он выполняет в ротационной печи
ТЭН — это трубчатый электрический нагреватель, внутри которого размещена спираль из нихрома или нихромо-контрольного сплава. Спираль окружена диэлектриком, чаще всего оксидом магния, который обеспечивает теплопередачу и электрическую изоляцию.

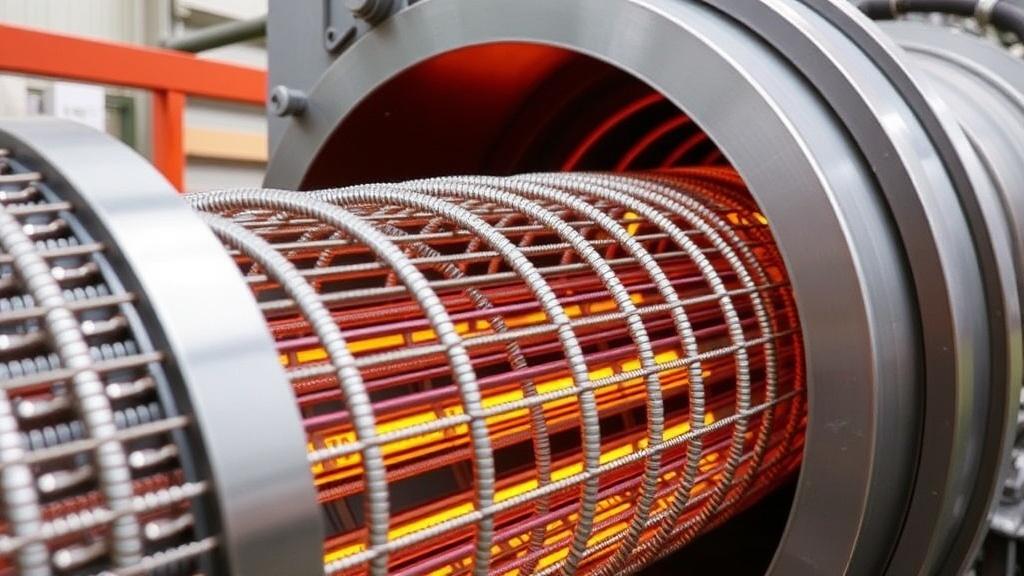

В ротационной печи такие элементы размещают вдоль барабана или в канале теплообмена, чтобы получить равномерный тепловой поток по всей длине камеры. Правильно подобранный ТЭН гарантирует стабильные температурные профили и снижает энергозатраты за счет высокой поверхностной плотности мощности.
Краткое сравнение с другими нагревательными технологиями
Помимо трубчатых ТЭНов в ротационных печах применяют инфракрасные излучатели, муфелные нагреватели и индукционные элементы. Каждый тип имеет свои преимущества и ограничения — например, инфракрасные эффективны при прямом лучистом нагреве, но уступают по механической прочности трубчатым элементам.
Трубчатый ТЭН выигрывает по универсальности, простоте замены и стойкости к механическим нагрузкам. Именно поэтому в большинстве промышленных ротационных установок работают именно такие нагреватели.
Конструкция и материалы: из чего состоят ТЭНы
Типичный ТЭН состоит из металлической оболочки, нагревательной спирали, теплоизоляционного заполнителя и выводных контактов. Оболочка защищает внутреннюю конструкцию от внешней коррозии и механических воздействий, а также передает тепло в окружающее пространство.
Материалы выбирают в зависимости от температурного режима и агрессивности среды внутри и снаружи печи. Чаще используют нержавеющую сталь марок AISI 304, AISI 321 или жаропрочные сплавы типа Incoloy для высокотемпературных задач.
Изоляция и заполнители
Заполнитель из оксида магния (MgO) обеспечивает отличную теплопроводность и электрическую изоляцию. Его плотность и чистота влияют на срок службы — при недостаточной плотности возникает локальный перегрев и деградация изоляции.
Керамические наполнители применяют реже, но они полезны при особенно высоких требованиях к термической стабильности. В ротационных печах выбор изоляции важен, потому что вибрации и циклические нагрузки ускоряют старение материала.
Выводы и выводные контакты
Выводные контакты должны быть надежно герметизированы от проникновения пыли и влаги. Некачественная герметизация — частая причина коротких замыканий и коррозии, особенно в средах с образованием конденсата.
В промышленных приборах выводы часто оформляют в виде фланца или клеммной коробки, что облегчает замену и технический осмотр без демонтажа всего нагревателя.
Классификация ТЭНов: какие бывают и где применяются
ТЭНы разделяют по форме, мощности, типу оболочки и методике крепления. Для ротационных печей обычно выбирают длинные трубчатые элементы с Ø от 6 до 20 мм и длиной до нескольких метров, способные выдерживать изгибающие нагрузки при монтаже вдоль барабана.
Существуют стандартные и гибкие варианты. Жесткие элементы удобны для прямых каналов, а гибкие позволяют повторить кривизну поверхности барабана и распределить нагрев более равномерно.
Типы по назначению
Различают нагреватели для прямого нагрева продукта, для нагрева корпуса печи и для защиты от обледенения при гранулировании и сушке. Каждый тип имеет свою целевую плотность мощности и конструкционные требования.
Для внутреннего нагрева, где контакт с продуктом минимален, важна гладкая поверхность и устойчивость к механическим ударам. Для корпуса критичны стойкость к коррозии и равномерность тепловой отдачи по длине.
Параметры при выборе: на что обращать внимание
При выборе нагревателя учитывают рабочую температуру, напряжение питания, требуемую мощность, размеры и форму печи, а также характер нагреваемого материала. Ошибка в расчете мощности приводит к перерасходу электроэнергии или преждевременному выходу из строя.
Также учитывают условия эксплуатации: влажность, наличие агрессивных паров, абразивность продукта и цикличность работы. Все эти факторы определяют выбор оболочки, покрытия и методов крепления.
Плотность мощности и температурные границы
Плотность мощности измеряется в ваттах на квадратный сантиметр поверхности ТЭНа. Для открытой атмосферы и хорошей теплоотдачи нормой считаются 8–12 Вт/см2. При плохом теплоотводе или агрессивной среде значение нужно снижать.
Важно также учитывать максимальную температуру оболочки. Для стандартной нержавеющей стали предел составляет около 600 °C, а для Incoloy — выше, до 900 °C для кратковременной работы. Превышение этих значений приводит к ускоренной коррозии и деформации.
Расчет мощности и длины нагревателя
Практический расчет мощности начинается с определения требуемой тепловой мощности, необходимой для нагрева массы продукта и компенсации теплопотерь. Часто используют опытные данные и профиль температур, полученный при испытаниях.
Длина одного элемента зависит от внутренней компоновки печи и допустимой поверхностной плотности мощности. Разбивают общую мощность на несколько параллельно соединенных ТЭНов для резервирования и упрощения ремонта.
Пример распределения мощности
Если требуется 20 кВт для секции длиной 2 м, логично распределить мощность между четырьмя ТЭНами по 5 кВт каждый. Такое решение упрощает регулирование и позволяет продолжать работу при выходе одного элемента, пока не выполнена замена.
При этом важно согласовать с системой управления допустимые режимы работы при частичной потере мощности, чтобы не допустить локального перегрева материала.
Монтаж и крепление нагревателей в ротационной печи
Монтаж требует учета теплового расширения, вибрации и доступа для замены. Элементы крепят так, чтобы избежать жестких зажимов на длинных участках, позволяющих компенсировать изменение длины при нагреве.
Часто применяют плавающие крепления и компенсационные петли. Они уменьшают механическую нагрузку на выводные контакты и предотвращают разрушение оболочки при циклических нагреваниях.
Герметичность и защита от загрязнений
Пыль и крошка продуктов могут проникать в места ввода выводов и вызывать короткие замыкания. Поэтому уплотнения должны быть выполнены с использованием уплотнительных компаундов и клеммных коробок с защитой IP.
Если печь работает в агрессивной среде, применяют дополнительную защиту в виде керамических трубок или металлических кожухов, создающих барьер между ТЭНом и агрессивной средой.
Эксплуатация и техническое обслуживание
Регулярное техническое обслуживание увеличивает срок службы и снижает вероятность неожиданных простоев. Плановые проверки включают визуальный осмотр, измерение сопротивления, тест на изоляцию и контроль температуры оболочки в режиме работы.
Также важно вести журнал замен и режимов работы. Запись несложных параметров помогает выявлять тренды деградации и принимать меры до появления аварийной ситуации.
Контрольные процедуры
- Ежемесячный визуальный осмотр на предмет трещин и следов перегрева.
- Раз в полгода проверка сопротивления изоляции мегомметром.
- Раз в год полная замена прокладок и проверка клеммной коробки.
Эти простые процедуры позволяют продлить срок службы нагревателей и снизить аварийные затраты. В промышленной практике такие меры окупаются быстро.
Типичные неисправности и методы диагностики
Самые частые поломки — разрыв нагревательной спирали, пробой на корпус и ухудшение изоляции. Причины — механические повреждения, перегрев, химическая агрессия и неправильный монтаж.
Для диагностики используют омметр, мегометр и термокамеру. Визуальный осмотр часто выявляет следы локального перегрева, выгорания оболочки или следы коррозии на соединениях.
Алгоритм выявления неисправности
Первое, что делают при подозрении на неисправность — отключают питание и измеряют сопротивление между выводами. Затем проверяют сопротивление изоляции относительно корпуса, чтобы исключить пробой.
Если измерения не дают ясного ответа, снимают клеммную коробку и выполняют поэлементную проверку каждого ТЭНа. В сложных случаях применяют тепловизор для поиска «холодных» и «горячих» зон в работающей печи.
Как продлить срок службы нагревательных элементов
Ключевые меры — корректный подбор материала оболочки, обеспечение хорошего теплоотвода, грамотный монтаж и защита от агрессивных сред. Также важно не превышать рекомендованную поверхность плотности мощности.
Использование автоматических контроллеров с плавным регулированием мощности позволяет избежать резких пиков и циклов, которые ускоряют усталость спирали и разрушение изоляции.
Практические советы
- Не допускайте минимального контакта ТЭНа с продуктом без соответствующей защиты.
- Используйте фильтры и заградительные сетки, чтобы исключить попадание абразива на оболочку.
- При реставрации печи заменяйте не один изношенный элемент, а всю группу параллельно работающих ТЭНов, чтобы получить равномерность режимов.
Мой опыт показывает, что своевременная замена группы элементов уменьшает риск повторных поломок и экономит ресурсы на долгом отрезке эксплуатации.
Выбор поставщика и критерии качества
При выборе поставщика важно обращать внимание не только на цену, но и на техническую поддержку, наличие сертификатов, гарантийные обязательства и сроки поставки. Короткие сроки поставки критичны для минимизации простоя линии.
Попросите у поставщика документацию на материал оболочки, результаты испытаний на изоляцию и подтверждение рабочих температур. Добросовестный производитель предоставит образцы и выполнит расчеты по вашим условиям эксплуатации.
На что смотреть в сертификатах
Обратите внимание на тесты на тепловой цикл, испытания на коррозию и соответствие стандартам ISO. Наличие протокола испытаний на изоляцию и подтверждение использования высокочистого MgO говорит о качестве изготовления.
Также полезно наличие отзывов от других промышленных клиентов и кейсов с похожими условиями эксплуатации. Это снижает риск неприятных сюрпризов при вводе в эксплуатацию.
Безопасность при работе с электрическими нагревателями
Безопасность — это не только защита от электричества, но и предотвращение пожаров и утечек тепла. Все соединения должны быть защищены от случайного контакта, а корпуса — заземлены согласно требованиям ПУЭ.
Важно иметь систему аварийного отключения по температуре и датчики, контролирующие перегрев. В некоторых производствах устанавливают дополнительные реле контроля изоляции для раннего предупреждения о проблемах.
Экономические аспекты: эффективность и стоимость владения
При сравнении различных вариантов следует смотреть на стоимость владения, а не только на цену покупки. Сюда входят затраты на электроэнергию, простои, замену элементов и обслуживание.
Энергоэффективность зависит от плотности мощности, тепловой отдачи и качества управления. Инвестиции в более качественные ТЭНы и систему управления часто окупаются за счет снижения энергопотребления и меньшего числа аварий.
Пример расчета окупаемости
Если замена на более качественные ТЭНы снижает потребление на 5% при ежегодной нагрузке 3000 часов, экономия по электроэнергии может компенсировать разницу в цене за 1–2 года. Такие расчеты следует делать для каждой установки индивидуально.
Важно также учитывать не только прямую экономию, но и косвенные эффекты — снижение брака, уменьшение простоев и улучшение качества конечной продукции.
Технологические новшества и тенденции
Материалы оболочек становятся более термостойкими, а производство нагревателей — точнее. Появляются интегрированные датчики температуры в корпусе ТЭНа и модульные решения, облегчающие замену и диагностику.
Также развивается направление использования покрытий, защищающих оболочку от адгезии продукта и коррозии. Это особенно важно для печей, где продукт может прилипать к поверхности и вызывать горячие точки.
Системы управления и мониторинга
Современные контроллеры позволяют не только стабилизировать заданную кривую нагрева, но и собирать телеметрию, по которой можно предсказывать выход из строя. Прогнозная диагностика снижает аварии и планирует замену компонентов в удобное время.
Интеграция с MES-системами дает возможность отслеживать энергозатраты по участкам и оптимизировать режимы в зависимости от загрузки. Это особенно ценно на крупных производствах с несколькими печами.
Мой опыт в работе с нагревателями ротационных печей
За годы работы мне приходилось восстанавливать печь на глиняном заводе, где частые простои из-за выхода из строя ТЭНов приводили к большим потерям. Мы перепроектировали систему, подобрав элементы с толстой оболочкой и улучшенной изоляцией, а также ввели плавающие крепления.
Результат — сокращение количества ремонтов в три раза и более равномерная температура вдоль барабана. Этот кейс убедил меня, что инвестиции в правильную конструкцию и монтаж окупаются быстро и дают стабильный технологический эффект.
Частые вопросы при выборе и эксплуатации
Как правильно подобрать диаметр и длину нагревателя? Ответ зависит от требуемой плотности мощности и геометрии печи. Лучше опираться на опыт производителя печи или специализированного поставщика ТЭНов.
Нужно ли иметь запасные элементы на складе? Да, при простое печи каждая лишняя смена обходится дорого. Рекомендую иметь хотя бы комплект для одной секции, чтобы выполнить замену без длительных задержек.
Краткий чек-лист перед покупкой и монтажом
- Определите рабочие температуры и требуемую мощность.
- Уточните агрессивность среды и наличие абразива.
- Выберите материал оболочки с запасом по термостойкости.
- Согласуйте способ крепления и возможность компенсации теплового расширения.
- Закажите протоколы испытаний и условия гарантии у поставщика.
Следование этому чек-листу поможет избежать типичных ошибок, снижающих срок службы элементов и увеличивающих эксплуатационные затраты.
Таблица: сравнение распространенных типов ТЭНов для ротационных печей
| Тип | Преимущества | Ограничения |
|---|---|---|
| Трубчатый (стандартный) | Устойчивость, простота замены, универсальность | Ограничение по температуре в зависимости от оболочки |
| Трубчатый (Incoloy) | Высокая термостойкость, стойкость к коррозии | Стоимость выше, требует аккуратного монтажа |
| Картриджный | Высокая поверхностная плотность, компактность | Менее устойчив к механическим нагрузкам |
| Инфракрасный | Эффективен при лучистом нагреве, быстрый прогрев | Чувствителен к механике и загрязнению поверхности |
Таблица дает обобщенное представление, но конкретный выбор всегда требует учета особенностей процесса и условий эксплуатации.
Если вы готовите спецификацию на замену нагревателей, начните с измерения текущих режимов, посоветуйтесь с технологом и обратитесь к проверенным поставщикам с четким техническим заданием. Такой подход сокращает риски и обеспечивает надежную работу печи.
ТЭНы для ротационных печей — это не просто расходный материал. Правильный выбор, грамотный монтаж и систематическое обслуживание превращают их в инструмент повышения производительности и экономии. Надежная работа нагревателей — основа стабильного технологического процесса и снижения непредвиденных затрат.
