Как установить электросчетчик в квартире: установка и монтаж однофазного, трехфазного счетчика своими руками, правила подключения

Установить самому или вызвать мастера

Установка оборудования производится в случаях подключения нового объекта или замены вышедшего из строя электросчетчика. Замену или монтаж оборудования должны производить квалифицированные специалисты.

Для того чтобы установить счетчик, необходимо пригласить специалиста, который произведет необходимые работы. Но если собственник разбирается в электрике или имеет необходимую квалификацию, то он может произвести установку электросчетчика своими руками. Это не запрещено.

Это существенно снизит затраты при замене. После монтажа оборудования достаточно вызвать инспектора из энергосбыта. Он проверит схему подключения и опечатает устройство.

Порядок и сроки установки / замены прибора учета электрической энергии по новым правилам

Итак, если срок эксплуатации или срок очередной поверки прибора учета электрической энергии закончился, либо прибор учета несправен или утрачен, необходимо направить обращение гарантирующему поставщику электрической энергии (сетевой организации) или исполнителю коммунальной услуги по электроснабжению.

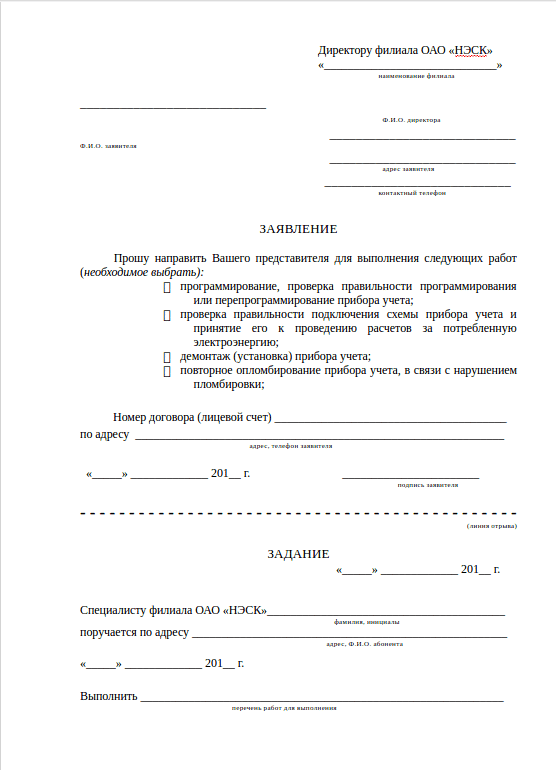

При направлении обращения о необходимости установки / замены прибора учета исполнителю, он должен сам перенаправить Ваше обращение гарантирующему поставщику.

Установка / замена индивидуальных, общих (квартирных), комнатных приборов учета электрической энергии в многоквартирном доме должна быть осуществлена гарантирующим поставщиков не позднее 6 месяцев:

→ с момента истечения межповерочного интервала или срока эксплуатации прибора учета, если такие сроки или дата указаны в договоре энергоснабжения (договоре, содержащим положения о предоставлении коммунальных услуг);

→ с даты получения обращения потребителя или исполнителя (если обращение потребителя коммунальной услуги по электроснабжению направлено исполнителю) об окончании срока поверки прибора учета, срока его эксплуатации, выходе прибора учета из строя или утрате;

→ с даты истечения межповерочного интервала прибора учета, окончании срока его эксплуатации, неисправности, выявленной в ходе проведения проверки, или с даты получения обращения от исполнителя коммунальной услуги по электроснабжению, если такая проверка проводилась исполнителем.

Подключение жил

Схема подключения однофазного электросчетчика наиболее распространенная для среднестатистического жилья. Для быстрого усвоения информации рассмотрим самый простой вариант с двумя однополюсными АВ после учетного прибора. Все остальные схемы строго по счетчику аналогичные, только вместо последних можно ставить групповое селективное УЗО или АВДТ, чаще всего так и делают, так как такая схема обеспечивает лучшую защиту.

«Земля»

Следует сказать, что «земля» не участвует в подключении: клемм для нее у приборов нет, она идет мимо них, на отдельную шину, на контур заземления.

Подключение автомата к вводу

Первым подсоединяют АВ:

1. На верхние контакты заводят жилы питающего кабеля: в один — фазную (L), в другой — рабочий ноль (N, минус). Синим обычно на схемах обозначают рабочий ноль; коричневым или красным — фазу; зеленая, зелено-желтая — земля (PE). От ввода фаза идет к левому верхнему месту зажима в АВ, ноль — к правому. Следствием неверного подсоединения жил будет некорректная работа устройства и электросчетчика;
2. Отходящие снизу контакты АВ: в левый — фазу, в правый — ноль. Аналогично как в верхних клеммах.

Фазу найти можно отверткой-индикатором. Для подсоединения счетчика лучше применять провод одинакового сечения с питающим или превышающий его. Максимальное значение для клемм, как правило, 25 мм². Наибольшая величина тока для среднестатистического однофазного изделия (его номинал) 50–60 А, что соответствует 10–12 кВт. В таком случае подойдет медная жила на 10–16 мм² или алюминиевая — 16–25 мм².

Схема подключения однофазного счетчика, как и трехфазного, должна включать АВ, и он подбирается всегда ниже номиналом, чем предельная пропускная способность счетчика, то есть, если последний рассчитан на 50–60 А, то АВ подбирают на не более чем 40–50 А. Если мощность выше 7–10 кВт, то поставщики для усреднения нагрузок оформляют ТУ не на 220 В, а на 380 В и это уже трехфазная проводка с 5 жилами (если считать «землю»), потребуется 3-фазный счетчик.

Сечение жил можно высчитать по таблицам соответствия току, мощности, материалу. В табл. 1.3.4 и 1.3.5 ПУЭ есть соотношение для медных/алюминиевых проводов и длительности допустимого тока. В сети есть также таблицы и по подбору АВ.

Подключение АВ к счетчику

Следующий этап — перемычки между АВ и электросчетчиком, то есть проводками соединяем их. Обычно применяют ПВ1 (жесткий) провод; ПВ3 (многожильный) — реже, так как потребуется пропайка концов оловом или специальные гильзы. Вставляем зачищенные концы перемычек в нижние клеммы снизу АВ и в нижние ответные счетчика, соблюдая полярность (фаза от АВ к клемме фазы на приборе учета).

Затягиваем болтики соединений, при этом:

• изоляция не должна попасть в прижим: пластина фиксирует только голый проводник;
• голый сегмент жилы, торчащий из контакта, как можно более минимальный или же вообще отсутствует, что исключит несанкционированное подключение, кражу электричества.

Затем подсоединяем ноль, изготовляем перемычку: один конец в правый нижний контакт на двухполюсном АВ, второй к третьей клемме учетного прибора.

Соединение электросчетчика с автоматами после него

Соединяем счетчик с АВ после него: можно использовать двух или однополюсные (по одной клемме внизу и вверху) аппараты. Рассмотрим последний вариант, когда фаза идет на автоматический выключатель, а минус, минуя его, к шине, к которой подключают линии потребителей.

Перемычка устанавливается снизу электросчетчика на отдельную фазную клемму (по соседству с той, на которой закреплена фаза от первого АВ). Второй конец — к верхней клемме однополюсного АВ, пока его только наживляем, затянем контакт при объединении его со вторым автоматом.

Далее, распределяем идущую со счетчика L между всеми однополюсными АВ после. Таких аппаратов может быть несколько на каждую линию, например, на розетки и на освещение. Можно сделать перемычки своими руками, но также есть специальные соединительные гребенки для сетей с 1 фазой, это медная шина с зубчиками-контактами на равном расстоянии, соответствующим клеммам автоматов на рейке. Выступы заходят в верхние соединения этих аппаратов, объединяя их, фаза распределяется. Сверху шина изолирована пластиком.

В примере только 2 автомата (1-полюсные, их легко различить — с одной клеммой вверху и одной внизу) после счетчика, поэтому применим перемычки (из ПВ1). После зачистки один конец — верхнюю клемму первого автомата, второй — в верхнюю клемму другого, то есть соединяем их таким способом проводком. Распределение фазы сделано. Автоматов может быть много, например, каждый на несколько групповых или даже индивидуальных (для каждого мощного бытового прибора) линий — 5, 10 и так далее. Тогда уместно применить шину-гребенку, чтобы сэкономить время на изготовление перемычек.

Ноль счетчика

Остается последний свободный четвертый контакт электросчетчика — это ноль (минус). На него изготавливаем перемычку, длину рассчитываем до нулевой шины, которая должна быть в стандартной комплектации бокса, впрочем, ее можно докупить и прикрепить в нем.

Нулевая шина распределяет ноль по линиям, идущим в квартиру. Ставим шину в корпус, закрепляем перемычку — вставляем один конец в контактные места указанной конструкции и другой в АВ, затягиваем прижимные болты, подтягиваем их, проверяем, надежно ли подсоединен этот элемент.

Подключение однофазного счетчика завершено, осталось вывести провода к линиям проводки в квартиры к потребителям.

Финишный этап

Закончив подключение счетчика и автоматов к вводу и между собой, надо подсоединить отходящие к квартирным линиям провода: на свет, розетки, стиралку. Следует напомнить, что такие мощные устройства, как водогреи, крайне рекомендовано подключать на индивидуальные линии с УЗО или АВДТ.

Итак, фазные жилы от линий потребителей в квартире в нашем примере идут на нижние клеммы однополюсных автоматов. Нулевые — к нулевой шине, к ее зажимам, желательно по проводу на каждый, максимум по два.

Жилы линии от квартиры можно подключать как угодно, не имеет значение, какой провод идет к фазе, какой к нулю, кроме «земли», которую заводят на специальную шину в щитке соединенную с контуром заземления. Исключение — особая спецификация приборов, но такое встречается крайне редко.

Обязательно надо проверить надежность фиксации всех проводов в клеммах, шинах, подергав проводки с разумным усилием: шатаний и люфтов не должно быть. Болтики надо подтягивать, пока они не перестанут тянуться, но без чрезмерных усилий, чтобы не сорвать резьбу или критически повредить зажимаемые жилы. Между проводами соединений в щитке обязательно должен быть зазор.

Меры безопасности

Чтобы обеспечивалась безопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать специальные предохранительные устройства, которые делают возможным отключение прибора от сети.

С основными положениями закона о замене счётчиков электроэнергии можно ознакомиться здесь: https://teplo.guru/elektrichestvo/schetchiki/zamena-zakon.html

Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть не более десяти метров.

Существует практика не особого одобрения представителями энергетических служб установки таких предохранителей. Поэтому, чтобы не было подозрений в воровстве электрической энергии, будет целесообразным опломбировать их, как и электрический счетчик.

Монтаж в жилых домах

В квартирах не принято устанавливать электрические счетчики самостоятельно. Для этих целей вызывают работников энергетических компаний.

В многоэтажных домах более давней постройки электрические счетчики размещаются на общих площадках.

На сегодняшний день существует практика переноса счетчиков из общих коридоров в квартиры.

В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке рядом со счетчиком располагаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.

От главного автомата электроэнергия переходит на счетчик, а затем по разводке распределяется по автоматам. Обязательно надо произвести заземление для предотвращения коротких замыканий.

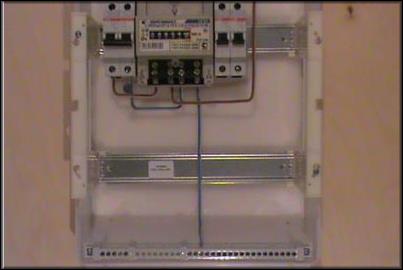

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Способы организации учета потребленной электроэнергии

Одной из причин того, что производиться замена счетчика электроэнергии является желание потребителя оптимизировать свои расходы по оплате энергоносителя. Но так как снизить электропотребление в современных условиях является практически невыполнимой задачей, единственных выходом может стать переход на многотарифные расчеты. Но следует отметить, что для этих целей индукционные однотарифные электросчетчики не подходят, так как они способны только учитывать общее потребление, независимо от времени суток. Одной из причин их популярности, не утрачиваемой до сих пор, является низкая цена прибора и его высокая надежность. Но нужно отметить, что их использование рационально только при низком или среднем электропотреблении.

Более прогрессивными и экономически выгодными являются многотарифные электросчетчики которые на рынке представлены двумя видами устройств:

• двухтарифными;
• трехтарифными.

Двухтарифный счетчик способен учитывать отдельно электропотребление в дневное и ночное время. Выгоду от использования такого устройства могут оценить те потребители, которые наиболее интенсивно используют мощные электрические приборы в вечернее и ночное время. Лояльность государства при разработке тарифов объясняется тем, что в таком случае происходит перераспределение нагрузки на работу электростанций и электросетей, что позволяет избегать пиковых нагрузок.

Трехфазные счетчики, также как и двухфазные, позволяют экономить за счет перераспределения нагрузок от работы электрических приборов в зависимости от времени суток. Для таких устройств, при расчете, применяются три тарифа:

• дневной;
• ночной;
• пиковый.

Если установлен такой счетчик, то самым дорогим будет электропотребление в пиковое время: с 7 до 10 часов и с 20 до 23 часов. При этом ночной тариф оказывается самым выгодным.

Организационные мероприятия

Если требуется смонтировать или заменить прибор учета, следует выполнить несколько мероприятий.

Для этого необходимо:

• Определить мощность, которая будет подключаться к электросети;
• От расчетной мощности зависит тип электросчетчика. Это может быть трехфазный прибор или однофазный. Сейчас промышленность выпускает электронные приборы. Но в продаже можно встретить устройства индукционного или механического типа. Электронные счетчики совершеннее индукционных. Погрешность составляет 0,5%, а у механических 2%.При понижении температуры и большой механической выработке неточность индукционных увеличивается;
• Если в доме имеются дети, то приходится много стирать. А это лучше выполнять в ночное время. Поэтому установка многотарифного счетчика будет оправдана;
• Подобрать место монтажа вводного щита;
• Выбрать схему подключения нагрузки. Приобрести прибор учета и средства защиты.

Установка электросчетчиков выполнятся по следующему алгоритму:

• Если происходит первичное подключение, то владелец дома должен получить разрешение на подсоединение электричества к дому. При замене старого электросчетчика подается заявка в Энергосбыт на его демонтаж. Нельзя демонтировать пломбы самостоятельно;
• Приглашается электрик, который смонтирует новое оборудование. ПУЭ не запрещает эту работу выполнить самостоятельно. Основным условием является соблюдение порядка установки индивидуальных приборов учета;
• По окончании работ вызывается инспектор. Он проверяет схему соединения и устанавливает пломбу на электросчетчик или полностью опломбирует щит.

Вводной бокс пломбируется в том случае, если в нем смонтирован не только счетчик, но и автоматы перед прибором учета. Эта мера для исключения хищения электроэнергии. В этом случае рекомендуется устанавливать второй бокс, в котором будут размещены устройства защиты.

Когда будут устанавливать новые счетчики?

Переход на новые приборы учета будет постепенным. С 1 июля 2020 г. по 1 января 2022 г. проходит так называемый «переходный» этап. За этот период поставщики электроэнергии должны менять обычные счетчики на «умные», только если первые вышли из строя или срок их поверок истек. «Повсеместная замена старых приборов учета должна начаться с 1 января 2022 года. Но только во «вторичке» и сданных новостройках. Строящиеся многоквартирные дома, которые планируют сдать после 1 января 2021 г., должны быть уже оснащены с учетом вступившей законодательной инициативы (№ 522-ФЗ. — прим. ред.). А окончательный переход на «умные» счетчики должен завершиться к 2023 г.»

Как правильно выбрать электросчетчик

Для бытового учета электроэнергии могут использоваться следующие виды счетчиков электроэнергии:

• индукционные устройства, принцип работы которых основан на простом подсчете количества оборотов диска. Этот вид приборов хорошо знаком все потребителям, так как именно к такому типу и относятся все устройства используемые до сих пор. Они отличаются простой конструкцией, удобством эксплуатации, доступной ценой и большим межповерочным периодом. Главным недостатком этих устройств считается их низкая точность. Также следует обратить внимание, что их использование не предполагает возможность перехода на многотарифную систему учета электропотребления;
• электронные приборы, отличающиеся компактными размерами и высокой точностью. Главными рабочими механизмами являются встроенные микросхемы, функционирование которых иногда дает сбои, что приводит к необходимости проведения ремонта и внеплановых поверок. Но при этом эти счетчики могут использоваться для многотарифных расчетов, что сулит ощутимую выгоду потребителю, который может выбрать удобный и рациональный режим электропотребления.

Однако, делая выбор электросчетчика для установки в квартире или доме нужно принимать во внимание и особенности электросетей объекта и прежде всего, надо учитывать количество фаз, подведенных к дому. Также надо учитывать и месторасположение прибора. Например, электронные счетчики на рынке представлены изделиями с механической и жидкокристаллической индикацией. Для тех приборов, установка которых будет производиться в помещении этот фактор не имеет особого значения, но для устройств, монтируемых на улице или в холодном помещении, счетчики с ж/к экраном – не лучший выбор, так как могут сбоить.

Для установки в квартиру, в основном, используется однофазный счетчик, отличительной особенностью которого является наличие четырех клемм для подсоединения кабелей: по одной паре для входящих и выходящихпроводов.

Более редко, для бытового учета потребления электроэнергии, используется трехфазный счетчик, снабженный 8 или более клеммами. Как правило, такие устройства устанавливаются в загородных домах и коттеджах, электропотребление которых значительно выше, в том числе и за счет эксплуатации мощных электрических приборов.

Важным критерием выбора счетчика электроэнергии является класс точности прибора – для бытовых устройств погрешность измерений не должна превышать 2 %.

Установка счетчика и автоматики в щиток

Нормы, как правильно подключить электросчетчик, обязательно содержат требование установки перед ним вводного (противопожарного) автоматического выключателя. Аппарат обязательно должен быть селективным (учитывает время сработки последующей автоматики). Есть однополюсные АВ, но двухполюсные обеспечат лучшую защиту. Номинал подбирается под совокупную мощность и ток приборов на объекте.

Вводной автомат защелкивается на DIN рейке чаще перед счетчиком, можно и после, но, подключается обязательно перед ним, то есть сначала вводные жилы идут к АВ, затем от него дальше.

Также установка счетчика электроэнергии, как подключить автомат к счетчику в частном доме предполагает монтаж автоматики и после него (АВ на каждую линию, а лучше УЗО, АВДТ).

Обязательность вводного автомата

По п. 7.1.64 ПУЭ подключить счетчик надо с коммутационным аппаратом, в его роли вводной противопожарный АВ, которым снимают напряжение со всех фаз при обслуживании оборудования, попутно он выполняет защитное отключение при КЗ и перегрузках. Раньше его роль выполняли ручные рубильники, но у них нет функции авторасцепления при опасных факторах.

Можно ли самостоятельно заменить старый счетчик на новый?

Если потребитель сам хочет поменять прибор, который полностью исправен, на новый «умный» счетчик, сделать это возможно. Однако нужно будет оформить уже платную услугу. Произвести замену можно будет только силами специалистов гарантирующей организации.

Ответственность и обязанности собственника помещения (потребителя)

Что же остается собственникам помещений (потребителям)? Собственник жилого помещения (квартиры) или нежилого помещения, жилого дома (домовладения) отвечает за сохранность и целостность прибора учета электрической энергии, включая пломбы, знаки визуального контроля, иного оборудования интеллектуальной системы учета электрической энергии, если прибор учета установлен внутри такого помещения или в границах земельного участка, на котором расположен жилой дом (домовладение).

Если прибор учета электрической энергии установлен вне границ помещений (на площадках лестничных клеток, в коридорах, вестибюлях, холлах) за сохранность и целостность прибора учета и иного относящегося к нему оборудования отвечает гарантирующий поставщик электрической энергии.

При этом лица, ответственные за содержание общего имущества в многоквартирном доме (управляющие организации, ТСЖ, ЖСК или иной специализированный кооператив), собственники (пользователи) жилых и нежилых помещений не вправе по своему усмотрению демонтировать прибор учета электрической энергии, ограничивать к ним доступ, препятствовать проведению проверок, вмешиваться в работу прибора учета и интеллектуальных систем, которые осуществляют удаленный сбор, обработку и передачу показаний таких приборов учета.

Также гарантирующему поставщику электрической энергии должен быть обеспечен доступ к местам установки приборов учета для установки приборов учета, их подключению к интеллектуальной системе и ввода прибора учета в эксплуатацию.

При обнаружении неисправности в работе прибора учета электрической энергии потребитель обязать в течение 1 рабочего известить об этом гарантирующего поставщика или сетевую организацию.

Порядок оформления акта ввода в эксплуатацию прибора учета электрической энергии

По результатам ввода прибора учета электрической энергии в эксплуатацию составляется соответствующий акт.

В акте ввода в эксплуатацию указывается:

♦ дата, время и адрес ввода прибора учета в эксплуатацию;
♦ ФИО, должности, контактные данные лиц, принимавших участие в процедуре ввода прибора учета в эксплуатацию;
♦ тип, заводской номер и место установки прибора учета;
♦ решение о вводе или об отказе ввода прибора учета в эксплуатацию, с указанием оснований отказа;
♦ показания прибора учета на момент ввода в эксплуатацию, указание мест, где установлены контрольные пломбы, их характеристики и соответствие;
♦ дата следующей поверки;
♦ результат проверки прибора учета;
♦ информация о присоединении к интеллектуальной системе учета электрической энергии.

Акт ввода в эксплуатацию прибора учета электрической энергии составляется в трех экземплярах и подписывается исполнителем, потребителем, гарантирующим поставщиком или сетевой организацией, при условии, что такие лица принимали участие в процедуре ввода прибора учета в эксплуатацию.

Правила установки электросчетчика

Правилами установлены места, где должен располагаться электросчетчик. Для индивидуального дома требования к установке обязывают монтировать прибор учета на границе разделения балансовой принадлежности электрических сетей и потребителя.

Если монтаж производится в многоквартирном доме, то электросчетчик монтируют в кармане или на лестничной площадке. Специалисты, производящие монтаж оборудования, должны руководствоваться правилами эксплуатации электроустановок. Нормами установлено размещение щита на высоте 0,8-1,7 м от земли.

При небольших нагрузках применяется схема непосредственного подключения электросчетчика к линии электропередач. А от короткого замыкания или перегрузки в нагрузке счетчики защищаются плавкими предохранителями, автоматическими пробками или автоматами.

Этого требуют правила установки электросчетчика в квартире. Если имеется распределенная нагрузка, то на каждую линию монтируется свой автомат или УЗО.

Специалисты должны соблюдать следующий порядок подключения:

• Собирается схема на отдельном щите. Может использоваться покупной бокс, в котором уже сделан монтаж электрической схемы;
• Его монтируют на стену;
• Проверяют схему соединения;
• Вызывают специалиста электросетей;
• Он проверяет собранную схему. Подключает электроэнергию и опечатывает электросчетчик.

Последствия несанкционированного вмешательства в работу прибора учета электрической  энергии

Гарантирующий поставщик или сетевая организация вправе устанавливать контрольные пломбы, индикаторы антимагнитных пломб, а также иные пломбы и устройства, позволяющие определить факт несанкционированного вмешательства в работу прибора учета электрической энергии, а также конструкции, защищающие прибор учета электрической энергии от несанкционированного вмешательства в его работу. Также гарантирующий поставщик или сетевая организация обязаны уведомлять потребителя о последствиях несанкционированного вмешательства в работу прибора учета.

Если выявлен факт несанкционированного вмешательства в работу прибора учета электрической энергии, который установлен в жилом помещении или ином помещении, но доступ к которому не может быть осуществлен без присутствия потребителя, исполнитель производит перерасчет размера платы и направляет потребителю требование о внесении доначисленной платы.

Перерасчет размера платы производится исходя из нормативов потребления с использованием коэффициента, равным 10.

Перерасчет производится за период: с даты предыдущей проверки, но не более чем за 3 месяца до даты обнаружения несанкционированного вмешательства в работу прибора учета до даты устранения такого вмешательства.

Будут ли штрафовать за отказ от установки «умных» счетчиков?

Согласно тексту № 522-ФЗ, потребитель электрической энергии не обязан следить за истечением срока поверки своего нового счетчика. Он имеет полное право продолжать пользоваться старым прибором, если тот не был своевременно заменен поставщиком электроэнергии, считает Дмитрий Суслопаров. Оштрафованы должны быть как раз компании энергосбыта и сетевые организации, если до 1 января 2023 г. они не обеспечат пользователей «умными» счетчиками.

Особенности размещения в частных домах

Установку электрического счетчика в частном доме лучше осуществлять в отапливаемом помещении.

Лучше всего для этих целей подойдут:

• отапливаемая лоджия;
• коридор;
• теплый сенник.

Важным моментом является недопустимость попадания влаги на электросчетчик в виде атмосферных осадков или испарений. К электрическому щитку обязательно монтируется предохранительное заземление, которое предотвратит поломку электрической техники. Главные параметры монтажа остаются теми же, как указано в основных правилах.

Требования к щиту

В основных нормах нет четких требований к конструктивным особенностям электрощитов.

Однако определенные условия все-таки имеются:

• должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
• необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
• чтобы не было препятствий для установки счетчика под углом до одного градуса;
• очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.

Для прикрепления электрических счетчиков разрешается применять щитки из дерева, пластмассы и металла.

Последствия неисполнения гарантирующим поставщиком / сетевой организацией своих обязанностей по установке / замене / допуску в эксплуатацию прибора учета электрической энергии

Если гарантирующий поставщик или сетевая организация нарушает обязанности по установке / замене / допуску в эксплуатацию прибора учета электрической энергии, стоимость коммунальной услуги по электроснабжению снижается на 20% за каждый месяц со дня получения претензии от потребителя, направленной гарантирующему поставщику или сетевой организации, в том числе через исполнителя, до даты ввода прибора учета в эксплуатацию.

Начиная с 4 месяца со дня получения претензии от потребителя о неисполнении соответствующих обязанностей, стоимость коммунальной услуги по электроснабжению снижается на 40% до даты ввода прибора учета в эксплуатацию.

Если претензия о неисполнении обязанности по установке / замене прибора учета электрической  энергии потребителем направляется через исполнителя, исполнитель обязан перенаправить полученную претензию гарантирующему поставщику или сетевой организации в течение 24 часов.

Снижение стоимости коммунальной услуги по электроснабжению не применяется, если гарантирующему поставщику или сетевой организации не был предоставлен доступ к местам установки прибора учета. Если факт отсутствия доступа имеет место быть, гарантирующий поставщик или сетевая организация направляет соответствующую информацию исполнителю с приложением акта об отказе в допуске.

Схема подключения электросчетчиков

Для установки электросчетчика в квартире необходимо знать основы электротехники. Специалист должен иметь навыки работы электриком, разбираться в электрических схемах, соблюдать правила техники безопасности и быть внимательным.

Однофазного электросчетчика

Монтаж электросчетчика выполняется в следующей последовательности. После закрепления его в электрическом щите вызывают представителя Энергосбыта. Для подключения однофазного электросчетчика, ему необходимо выполнить следующие операции:

• Удаляют крышку, закрывающую контакты прибора;
• К первому контакту подключают фазный провод от линии электропередач;
• Третий контакт предназначен для подсоединения нулевого провода;
• Ко второму контакту подсоединяют фазный провод нагрузки;
• Нулевой провод нагрузки соединяют с четвертой клеммой счетчика;
• Устанавливают крышку на место и пломбируют электросчетчик.

Если монтаж выполняется самостоятельно, придерживаются правила. Фазный провод приходит на верхние контакты автоматов или других приборов защиты. К нагрузке отходят провода, подключенные к нижним контактам.

Подключение начинают с подсоединения проводов нагрузки. В последнюю очередь подсоединяют к линии электропередач. Нулевой провод линии электропередач и нагрузки соединяется на общей шине в щите.

Трехфазного электросчетчика

Установка трехфазного счетчика не отличается большой сложностью. Схема подключения аналогична подсоединения однофазного прибора учета. Эти приборы отличаются повышенной точностью измерения.

Но они технически сложнее, а значит их стоимость выше. Схема подключения электрического счетчика и механического ничем не отличается.

Для его подключения необходимо:

• Смонтировать в отдельном боксе электросчетчик и автоматы, которые отключают подходящие провода к прибору учета;
• Демонтируется крышка, закрывающая клеммы прибора;
• К контактам 1, 3, 5, подсоединяют входные фазные провода;
• Нулевой провод соединяют с 7 клеммой;
• Подают фазу на нагрузку через автоматические выключатели. Для этого с клемм 2, 4, 6 провода подключают на устройства защиты;
• Нулевой провод от клеммы 8 соединяют с шиной распределительного щита;
• Прикручивают защитную крышку на счетчике и опломбируют.

При подключении нагрузки стараются равномерно распределить ее по фазам. Это необходимо, чтобы не допустить перекос фаз.

Другие схемы, трехфазные счетчики, с УЗО и АВДТ

Вместо однополюсных АВ можно ставить и двухполюсные, тогда минус подключается по аналогии как мы описали, но он идет к шине через второе (верхнее и нижнее) контактное отверстие на автомате. Так же можно ставить и УЗО, и АВДТ, что более желательно.

В своей основе все схемы как установить счетчик электроэнергии одинаковые:

• жилы подводятся, соблюдая полярность к подписанным клеммам на счётчике, защитной автоматике;
• рабочий ноль всегда идет на распределительную шину;
• после счетчика подключают автоматические выключатели, но лучше УЗО или АВДТ. Можно обойтись и без них, но полноценную защиту одни автоматы не обеспечат.

Подготовка к монтажу

Прежде чем приступить к установке счетчика электроэнергии, следует получить разрешение в сбытовой организации.

После получения разрешения производят подготовку по алгоритму:

• Приобретают необходимые комплектующие и инструменты;
• Подготавливают бокс, в который монтируют оборудование, автоматы, УЗО, дифференциальные автоматы, клеммы и нулевые шины, индикаторы напряжения, ограничители тока;
• На подготовленное место крепят бокс. Подключают нагрузку и подводят электричество;
• Монтаж счетчика оканчивается после его опечатывания.

Если подключается частный дом или коттедж, перед счетчиками монтируют автоматы. Счетчик и автоматы помещают в отдельный бокс, который опечатывается. В щите монтируется грозозащита.

Кто должен платить за установку?

Абонент не должен оплачивать ни стоимость нового счетчика, ни работы по замене старого. Ответственность за установку новых приборов учета целиком возложена на сетевые компании, отмечает независимый эксперт Дмитрий Суслопаров. Вместе с тем следить за состоянием счетчика и его сохранностью, если тот расположен в зоне ответственности потребителя (в квартире или на личном земельном участке), предстоит пользователю. В случае, если прибор учета будет находиться на лестничной клетке, ответственность за него будут нести гарантирующие поставщики и сетевые организации.

Так ли бесплатны «умные» счетчики?

Вырастет ли оплата за электроэнергию из-за новых счетчиков, сказать пока сложно. Официальные источники отрицательно отвечают на этот вопрос. Однако многие эксперты придерживаются другого мнения. «Расходы Горэлектросети и сетевой организации по новым счетчикам включатся в тариф. Позже они будут все равно взяты с населения и коммерческих пользователей. А вот за передачу показаний приборов, обмен данными и услуги, связанные с этим, плата взиматься не будет», — комментирует управляющий партнер Becar Asset Management Виктор Козин.

Кроме того, общий переход в онлайн-режим невозможен без создания мощной инфраструктуры и серверов. Как отмечает Дмитрий Лаппо, это еще одни дополнительные траты, которые также могут заметно отразиться на сумме коммунального платежа.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках.

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Монтаж проводов осуществляется таким образом, чтобы можно было производить визуальный контроль. Недопустимы скрутки и другие подсоединения до счетчика.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Если не планируется передача данных в автоматическом режиме, то настраивать многотарифный счетчик не надо. Первичная настройка уже произведена на заводе изготовителе. Владельцу достаточно ежемесячно снимать показания счетчика.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм².  Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.
