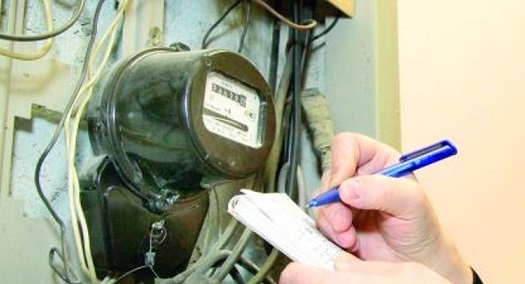

Проверка электросчетчика

Частота сверки

Существует два определяющих типа проверки приборов учета электроэнергии: первичная (проводится еще на заводе) и периодическая (осуществляется в процессе эксплуатации согласно межповерочному интервалу).

Возникают ситуации, когда стоит провести самостоятельное обследование устройства:

1. Произошло резкое увеличение расхода электричества. Число проживающих в квартире человек и количество потребляющих приборов не менялось, а в показателях счетчика есть изменения. Факт сезонности учитывался – летом чаще работал кондиционер, зимой – электрические обогреватели.
2. При продолжительном отсутствии снижение потребления не произошло вовсе или оно сократилось незначительно.
3. Количество мощной техники невелико, интенсивность ее использования не увеличилась, но число потребляемых ватт возросло.

Важно! Самостоятельная проверка, с юридической точки зрения, силы не имеет. Благодаря ей можно узнать, не производит ли счетчик дополнительной накрутки. Если факт подтвердится, то понадобится проведение поверки прибора учета в аккредитованной метрологической организации. Только там могут дать заключение, подтверждающее точность и правильность показаний учетного прибора.

Если прибор учета электрической энергии будут поверять в лаборатории, стоит иметь в виду один нюанс. Пока метрологическая служба проверяет демонтированное устройство, расчет производится по среднему показателю, замена на временный прибор не подразумевается. Перевод на усредненные показатели должен быть осуществлен специалистом в ближайшее время.

Для каждого электроприбора определена своя периодичность проверки, внутри межповерочного интервала показания считаются адекватными реальному потреблению. Сроки проведения плановых поверок в нашей стране разнятся. Индукционные счетчики с дисками должны проверяться каждые 8 лет. Для электронных устройств интервал может доходить до 16 лет. В зависимости от модели устройство марки «Меркурий» владелец обязан предоставить в срок, который составляет 6-10 лет. По завершении поверки метрологическая служба в индивидуальном порядке делает отметку в техническом паспорте или выдает на руки поверочное свидетельство.

Оплата – из чего складывается цена

За учет электроэнергии отвечает поверяющий Центр Стандартизации Метрологии, имеющий соответствующую аккредитацию. Для проверки счетчик нужно будет в заранее оговоренное время доставлять в центр. О необходимости провести поверку обычно сообщает «Мосэнергосбыт», рассылающий уведомления владельцам.

При проведении проверки устройства без снятия владелец может самостоятельно выбрать проверяющую организацию для получения максимально качественных услуг. Стоимость проверки будет зависеть от срочности ее проведения, а также от типа прибора. Самые доступные проверки — однофазных счетчиков, более дорогостоящие — двух- и трехфазных.

Когда следует проверять счетчик электрической энергии?

Проверять прибор учета следует в случаях, если в его работе есть нарушения, а именно замечен сильный рост потребления или же, наоборот, резкий спад. С экстренной проверкой не стоит затягивать, быстрая реакция в этом случае позволит избежать серьезных штрафов и проблем. Также проверка должна осуществляться при подключении какого-либо нового оборудования, если расход энергии при этом остался таким же, как и был. И еще одна ситуация – это снижение реального потребления, если счетчик при этом никак не изменил своих показателей.

Также электрический счетчик проверяют один раз в течение каждого года. Такие своевременные проверки также могут помочь избежать серьезных проблем.

Описанные ситуации вам знакомы? Тогда стоит воспользоваться простыми советами о том, как проверить электросчетчик самостоятельно. В ходе тестирования устройство будет проверено на самоход и погрешность. Понадобится секундомер, мультиметр, лампочка на 100 Вт и калькулятор.

Этапы проверки счётчиков электроэнергии на дому

Первое, на что обращают внимание при проверке прибора учёта электроэнергии, – правильность его подключения. С помощью визуального осмотра счётчик проверяют на отсутствие дополнительных подключений и нарушения соединения.

О неучтённом потреблении электроэнергии могут свидетельствовать:

• наличие в счётчике отверстий, которые не предусмотрены заводом-изготовителем;
• нарушения в креплении стекла прибора учёта;
• наличие непредусмотренного подключения;
• наличие ослабленного винта подключения.

Любой из этих признаков говорит о том, что нарушаются правила пользования счётчиком и электроэнергией пользуются незаконно.

На следующем этапе проверяющий вычисляет самоход. Термин «самоход» применяется для обозначения ситуаций, при которых диск прибора учёта вращается без нагрузки.

Затем проверяется передаточное число прибора учёта. Передаточный коэффициент означает число оборотов диска или миганий электронного индикатора при потреблении одного киловатта энергии.

Следующий этап – выявление погрешности измерений прибора учёта. Его проводят одним из трёх способов:

• токоизмерительными клещами;
• мультимером;
• электроприбором.

Если проверка счётчика выявит погрешность измерений свыше 10 %, прибор придётся заменить.

Последнее, что нужно сделать при проверке ПУ – определить его намагниченность, так как в определённых условиях магнитное поле может не только тормозить, но и разгонять диск, что увеличит размер счетов за потребляемую электроэнергию.

Как подсчитать отклонения в измерениях в домашних условиях

Если счетчик исправен, но счета приходят слишком большие, возможно, энергию кто-то ворует

Чтобы не обращаться к услугам специалистов, можно воспользоваться несколькими простыми и доступными способами проверки электросчетчика с помощью недорогих инструментов и приспособлений.

Проверка при помощи тестера

Методика обследования счетчика тестером полностью аналогична работе с токоизмерительными клещами. Разница состоит в точности полученных результатов. Чтобы свести погрешность измерений к минимуму, следует потратить в 10 раз больше времени на замеры, введя во все предварительные и окончательные расчеты этот коэффициент.

Лампы накаливания

Узнать точность показаний прибора учета можно с помощью лампы накаливания мощностью 100 Вт. необходимым условием для испытаний является отключение всех потребителей. Записываются показания, после чего лампа подключается к сети на 1 час. По окончании снимаются новые показания. Они должны увеличиться на 100 Вт с допустимой погрешностью 10 %.

Особенности проверки трехфазного счетчика

На трехфазных счетчиках замеры производятся поочередно на всех фазах. После этого подсчитывается мощность по каждой, сумма показателей дает итоговый результат реальной и демонстрируемой мощности.

Воровство электроэнергии не является редкостью. Подсоединиться к чужой линии может разбирающийся в электричестве и имеющий доступ к щитку человек. Начать следует с наблюдения за устройством при отключенных по всей квартире потребителях. Если при отсутствии самохода прибор показывает нагрузку, имеет место хищение энергии. Можно осмотреть щиток самостоятельно, но лучше это сделать в присутствии представителей ресурсоснабжающей организации.

Внеплановая проверка

Независимо от сроков официальной поверки каждый владелец счетчика может позаботиться о дополнительном обследовании устройства, если возникло подозрение в некорректной его работе. Для успешной реализации задуманного следует соблюдать порядок действий:

• удостовериться в качестве выполненного монтажа электропроводки;
• пригласить специалиста сбытовой компании, что позволит официально зафиксировать передачу данных на проверку;
• собрать квитанции об оплате электричества.

Существуют иные причины, в силу которых необходимо поверить прибор вне плана:

• если утрачено свидетельство об уже проведенных поверках;
• при настройке и юстировке счетчика;
• в случае установки нового устройства взамен старого.

Внеплановые проверки для жильцов домов осуществляются контролерами, в задачи которых входит снятие показаний с целью последующей сверки с базой данных по платежам.

Куда обратиться для поверки счетчиков

Для получения услуги по поверке можно обратиться в управляющую организацию или в компанию, поставляющую электричество, напрямую, где также работают специалисты из центра стандартизации и метрологии.  Понадобится написать заявление, представить техническую документацию на счетчик.

Специалист из ЦСМ составит акт съема счетчика, проведет испытания и выдаст заключения о возможности дальнейшей эксплуатации счетчика или необходимости его замены. На практике, большинство поверок оканчиваются отрицательным заключением, с целью приобретения нового счетчика, в том числе в магазинах, которые негласно сотрудничают с местными отделениями метрологии. Результаты поверки можно оспорить, направив электросчетчик на независимую экспертизу.

Считаем погрешность измерений

Итак, в ходе этого теста необходимо посчитать погрешность системы учета. Для этого пригодится лампа накаливания, мультиметр, секундомер, а также калькулятор. В качестве мультиметра лучше всего использовать электронное устройство.

В качестве нагрузки рекомендуется самая обычная лампа накаливания – вся проблема в том, что современная бытовая техника умеет регулировать свою мощность в зависимости от ситуации. Как следствие, паспортная мощность не будет соответствовать реальным значениям. Если погрешность имеется уже на этом этапе, то результат проверки не будет точным.

Проверка правильности подключения

Снимая показания электрического счетчика с целью прояснения вопроса об их адекватности, следует помнить, что процедура уместна только при правильном подключении устройства. Корректность монтажа – залог точности показаний при отсутствии иных проблем. Для обладателей жилья в городских многоквартирных домах потребление электроэнергии обеспечивается однофазными счетчиками, поэтому сначала следует рассмотреть правильный способ монтажа для этого типа приборов.

Подключение электропроводки производится благодаря четырем клеммам на корпусе прибора. Фазу пускают от линии электропередачи к крайней левой клемме, от следующей за ней клеммы он уходит в квартиру. Нулевой провод от общей линии пойдет на третью клемму и от крайней правой также уйдет в квартиру.

Если речь идет о частных загородных домах, то для обеспечения их электричеством устанавливаются трехфазные счетчики. Число клемм и проводов в данном случае влияет на правильное подключение. Фазы от центральной линии подключаются к первой, третьей и пятой клеммам, а на распределительный щиток проводка идет от второй, четвертой и шестой клемм. Нулевой провод задействует седьмую и восьмую клеммы по тому же принципу.

Двух- и трехтарифные счетчики

Несложно выполняется проверка на правильность работы электросчетчика трехфазного или двухфазного. Такие приборы имеют определенные особенности работы. В разные периоды суток стоимость электроэнергии, подсчитанной такими приборами, отличается. В ночное время тариф будет несколько ниже, чем днем. Такая особенность подсчета позволяет снизить нагрузку на сеть в дневное время.

По этой причине двух- или трехфазные счетчики называют двухтарифными и трехтарифными. Они позволяют уменьшить счет за электроэнергию. При этом неравномерное потребление приводит к интенсивному загрязнению окружающей среды днем и вечером. Потребление электроэнергии в ночное время благоприятнее для окружающей среды.

Недостатком применения подобных приборов является высокие требования, которые выдвигаются к правильной эксплуатации электроприборов. В противном случае значительной экономии добиться будет невозможно.

Лабораторная проверка ПУ

Проверка приборов учётов в лаборатории состоит из нескольких этапов:

1. Внешний осмотр.

Внешний осмотр позволяет выявить механические деформации корпуса или элементов счётчика. На этом этапе проверяется наличие персонального номера ПУ, его комплектация или маркировка. Все элементы должны соответствовать действующим государственным стандартам.

2. Проверка изоляционных элементов.

Такую проверку можно не проводить в отношении новых счётчиков, а также тех ПУ, которые прошли обслуживание в специализированной организации, где была проверена прочность изоляционных элементов. Также проверки можно избежать, если установлен факт сохранности пломбировки, подтверждающей целостность изоляции.

3. Опробование и проверка правильности функционирования счётного механизма.

На этом этапе прибор подключают к электросети и прогревают в течение четверти часа. Режим передачи электроэнергии и напряжение при этом должны находиться в пределах минимальных значений. Контроль счётчика можно проводить путём замера частотного показателя вращения диска.

4. Подтверждение отсутствия самохода.

Для такой проверки осуществляется передача электроэнергии по параллельной цепи с напряжением 115% от номинального. Процедура проходит в условиях отсутствия напряжения в последовательном соединении при номинальном значении напряжения источника электроэнергии и вспомогательных электроцепей. Длительность исследования составляет 600 секунд. Подобная проверка не проводится в отношении приборов, конструкционные особенности которых исключают возможность самохода.

5. Проверка порога чувствительности.

В течение 600 секунд на фоне номинального напряжения электроцепи, параллельной учётному прибору и источнику электроэнергии.

Параллельно проводится контроль относительной и основной погрешности счётчика на предмет соответствия величинам, предусмотренным разработчиками. Для установления погрешности используют измерители напряжения и силы тока, секундомер.

Проверка на самоход

Явление самохода наблюдается, когда эл. счетчик накручивает показания при отсутствии расхода со стороны жильца. Для обнаружения данной неприятности потребуется:

• отключить от сети все электроприборы;
• перевести рычаги групповых автоматов в положение «выключено»;
• оставить включенным автомат на входе.

Далее, в зависимости от типа прибора учета, производят контроль количества оборотов (мерцаний индикатора). Диск индукционных моделей не должен сделать больше двенадцати оборотов в течение часа. На электронных моделях наблюдают за тем, какое количество раз мигнет лампочка индикатора. Превышение отметки в двенадцать вспышек свидетельствует о наличии самохода.

Если счетчик, в результате проверки, не выявил наличие неисправности по этой части, следует продолжить выяснение причин завышения показателей одним из перечисленных ниже способов.

Намагниченность

Рассматривая, как проверить электросчетчик на правильность показаний, нужно рассмотреть такую особенность, как намагниченность. Некоторые пользователи применяют магнит для уменьшения скорости подсчета киловатт. Не стоит прибегать к подобным действиям. Подобная уловка обязательно будет выявлена при проверке. Чтобы понимать почему не стоит прибегать к намагничиванию счетчика, нужно рассмотреть особенности проверки.

Так, в современных моделях представленных приборов, например, «Меркурий», «Нева», «Энергомер» и т. д. установлена специальная магнитная пломба. Это специальная наклейка, которая в случае остановки счетчика подобным образом поменяет цвет. Если подобное произошло, при проверке пользователя обвинят в незаконном потреблении электроэнергии.

В более простых моделях счетчиков также можно проверить исправность. Для этого нужна тонкая металлическая иголка. Если она притягивается к панели счетчика, значит, он намагничен. Но в таких моделях, если убрать магнит, поле восстанавливается буквально за 2-3 дня. В некоторых случаях намагниченность не проходит. В этом случае нужно купить специальный демагнетизатор.

Как определить тип импульсного выхода у счетчика и проверить его исправность?

Тип (НАМУР, ГЕРКОН) и дискретность импульсного выхода добросовестные производители указывают в паспорте на счетчик. Счетчики воды ITELMA, VALTEC, ПУЛЬС, ПУЛЬСАР, ЭКОНОМ имеют дискретность 10 литров на импульс. Если эта информация отсутствует, то рекомендуем воспользоваться мультиметром или попробовать действовать методом проб и ошибок.

Для диагностики импульсного выхода вам потребуется любой мультиметр или омметр.

• Установите мультиметр в режим измерения сопротивления на диапазон не менее 10 кОм;
• Отключите счетчик от контроллера;
• Подключите мультиметр к проводам счетчика;
• Откройте подачу ресурса;

У исправного счетчика значения, отображаемые на мультиметре, должны меняться каждые 10 литров. Крайне редко встречаются счетчики с дискретностью 1, 2, 100, 1000 литров на импульс.

Чтобы увидеть изменения на импульсном выходе необходимо пролить достаточное количество воды. Так при полностью открытом кране через счетчик диаметром 1/2″ проходит примерно 10-30 литров воды за одну минуту. Открывайте тот вид ресурса который проверяете, т.е. если вы проверяете холодный счетчик, то и кран открывайте только холодной воды.

В зависимости от типа выхода ГЕРКОН или НАМУР значения будут отличаться:

• Для механических счетчиков с ГЕРКОН значения будут чередоваться: обрыв, короткое замыкание, обрыв, короткое замыкание и т.д. В контроллере используются чуть более широкие диапазоны: до 1 кОм — низкий уровень импульса, от 10 кОм — высокий уровень импульса, от 1 кОм до 10 кОм — ошибка «значение вне диапазона».
• Для механических счетчиков с НАМУР значения будут чередоваться: 1.6 кОм, 5.6 кОм, 1.6 кОм, 5.6 кОм и т.д. В контроллере используются чуть более широкие диапазоны: от 0 до 1 кОм — ошибка «короткое замыкание», от 1 кОм до 4 кОм — низкий уровень импульса, от 4 кОм до 10 кОм — высокий уровень импульса, от 10 кОм — ошибка «обрыв».
• Для цифровых счетчиков возможны иные значения, зависящие от конкретной модели прибора!

Обратите внимание, что у некоторых счетчиков в схеме присутствует диод или у них цифровой выход, т.е. для них требуется соблюдение полярности подключения! Известные нам марки, для которых требуется соблюдение полярности: АЛЕКСЕЕВСКИЙ, ВОДОМЕРЪ, БЕТАР, СГМБ. Если мультиметр не улавливает изменение сопротивления, то попробуйте поменять щупы местами. Общая рекомендация — если один из проводников счетчика красный, то следует его подключать к +, а второй проводник к -.

Если значение сопротивления при любой полярности подключения не меняется при расходе или не соответствуют описанным выше значениям, то:

• либо производитель перепутал маркировку проводников
• либо не исправен импульсный выход счетчика
• либо нарушена целостность кабеля от счетчика, что нередко случается при удлинении кабеля.

Способы самостоятельной проверки электросчетчика

Раз в месяц каждая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час меняется только в большую сторону. Даже с этим условием оплата иногда слишком высока по сравнению с реально израсходованной энергией. Тогда правильность работы электросчетчика встает под сомнение. А можно ли узнать, достоверные ли показания он дает? Да, и ниже мы рассмотрим способы проверки электросчетчика в домашних условиях.

Как действовать, если счётчик действительно врёт

Если вы не уверены в правильности показаний электросчётчика, или в результате проведённых проверок выявили факт необъективного учёта, то остаётся один надёжный и верный способ — обратиться в энергосбыт, управляющую компанию, сертифицированную организацию.

Вы можете заказать лабораторную экспертизу, которая:

• Произведёт внешний осмотр.
• Испытает и замерит сопротивление изоляции.
• Выполнит опробование и проверку суммирующих устройств.
• Определит погрешность показаний.

Впрочем, чтобы не тратить деньги напрасно, стоит заранее обговорить прейскурант, высказав свои сомнения и пожелания.

Если всё нормально, прибор опломбируют. В паспорте укажут, что он пригоден к эксплуатации. Если нет, то придётся выполнять ремонт или приобретать новый счётчик. Но это лучше, чем пребывать в неведении, оплачивая непотребляемую электроэнергию.

Основные причины для проверки электросчетчика

Проверку приборов учета потребленной электроэнергии необходимо выполнять периодически, в плановом порядке. Однако могут возникнуть ситуации, когда без этой процедуры просто не обойтись и нужно решать проблему, как проверить электросчетчик в домашних условиях. Например, хозяева замечают резкое увеличение расхода электроэнергии, хотя количество людей и электроприборов в квартире осталось прежнее. Расход электричества мог не снизиться при длительном отсутствии или он уменьшился очень несущественно.

В некоторых случаях потребители просто забывают о работе кондиционера в летнее время и обогревателя – в зимнее. Поэтому, прежде чем бить тревогу, нужно все внимательно проверить и обратить особое внимание на действующие электроприборы. Только после этого рекомендуется выполнять проверку электросчетчика, которая может быть выполнена различными способами.

Однофазный прибор учета

В квартирах применяются однофазные счетчики, сеть для таких квартир также однофазная. Для подключения в этом случае применяются четыре клеммы. Правильная схема – это та, где провод фазы пойдет от электрической линии к первой клемме счетчика. Через вторую клемму обычно линия выходит в квартиру. Также считается правильным, когда нулевой провод выходит в клемму 3, а выходит через клемму 4. Как проверить электросчетчик в домашних условиях на правильность подключения? Просто посчитать клеммы и посмотреть, куда и что идет.

Диагностика токоизмерительными клещами

Чтобы узнать действующую нагрузку на сеть, лучше всего использовать токоизмерительные клещи.

Они в своем использовании не требуют проведения тяжелых математических вычислений. Такая инструментальная проверка дает самые быстрые и точные результаты, правда, далеко не все люди имеют дома этот прибор.

Порядок измерения нагрузки сети:

1. На токоизмерительных клещах переключатель диапазонов устанавливается на отметке АСА 200.
2. Клещи раскрываются и фиксируются на каждой фазе сети, подключенной к электросчетчику (показания каждой фазы придется суммировать) или на изолированном проводе при входе в квартиру.
3. Полученную величину нагрузки сети (в амперах) нужно умножить на напряжение сети (220 В), косинус равняется 1.

Примите во внимание: современные токоизмерительные клещи снабжены специальной кнопкой, фиксирующей показания. Используйте эту функцию в труднодоступных местах для измерений.

Когда проверять точность показаний электросчетчика?

Проверять работу электрического счетчика можно когда угодно. Но есть случаи, когда это необходимо:

• Расход энергии резко увеличился. Но вы не приобретали новых электроприборов, а в квартире проживает прежнее количество человек. Обратите внимание на сезонные особенности: летом вы можете долго пользоваться кондиционером, а зимой – обогревателем (расходы электроэнергии могут увеличить именно они);
• Расход не снизился во время вашего длительного отсутствия (уезжали отдыхать в отпуске на 3-4 недели) или уменьшился ненамного;
• У вас не так много мощной бытовой техники, которая могла бы так много расходовать энергии.

Внимание! Если вы проверку делаете самостоятельно в домашних условиях, то она не будет иметь юридической силы. Она может лишь показать, не накручивает ли счетчик лишнего. И если проверка показала, что так и есть, то потребуется уже официальная поверка в специальном учреждении, которое даст заключение о точности показаний счетного прибора.

Неправомерные действия со стороны хозяев

Иногда хозяева квартиры сами применяют разные способы, дабы незаконными способами снизить скорость отсчета потребления электроэнергии. Постороннее вмешательство в систему может вывести прибор из строя. При этом проверяющие обязательно найдут дополнительные приспособления. О незаконном вмешательстве в систему счетчика свидетельствует:

• Отверстие, просверленное в корпусе. Его используют, дабы при помощи иглы замедлить скорость отсчитывания потребленных киловатт.
• Отсутствие на электросчетчике стекла. Вместо него могут вставить фотопленку. Но такой материал оставляет после себя след. При проведении экспертизы это обязательно будет выявлено.
• Присоединение дополнительной проводки, из-за чего часть электроэнергии не фиксируется. Такой провод легко найти при помощи детектора. Он обычно прячется за штукатуркой или плинтусом.
• Ослабленный винт напряжения. Это можно сделать, если на счетчике отсутствует пломба.

Чтобы не возникло проблем с проверяющей компанией, нужно периодически осматривать прибор на наличие повреждений. Проверка электросчетчика на правильную работу обязательно начинается с визуального осмотра.

Использование токоизмерительных клещей

Инструментальная проверка приборов учета электроэнергии при помощи токоизмерительных клещей является надежным и точным методом. Но устройство относится к классу профессиональных приспособлений, тратить большие средства на него не всегда целесообразно.

Для определения технического состояния электросчетчика ,потребуется рассчитать фактическую и расчетную работу, затем сравнить результаты. Единицей измерения будут ватт-часы. Все вычислительные операции следует проводить внимательно, неверные результаты самостоятельных расчетов сделают бессмысленной официальную проверку.

Реальная работа и ее расчет

Если установлено однофазное устройство, то последовательность действия такова:

1. на второй клемме замеряется сила тока, бытовые приборы функционируют в том же режиме;
2. измеряется напряжение;
3. показатель силы тока умножается на показатель напряжения, итоговая мощность фиксируется в ваттах;
4. засекается время, необходимое для совершения десяти оборотов диска индукционного счетчика или мерцаний электронного прибора;
5. найденное значение умножается на мощность, показатель работоспособности выражается в Джоулях;
6. результат делится на 3600, в итоге получается реальная работа в ватт-часах.

Совет! На трехфазных устройствах замеры производятся на всех фазах, далее высчитывается мощность по каждой, итоговый результат получается благодаря сумме показателей. Остальные шаги, осуществляются в описанной выше последовательности.

Определение расчетной работы

Понятие передаточного числа будет ключевым на этом этапе проверки. На электрических счетчиках есть пометка в виде буквы A или r, цифрами обозначается количество оборотов или мерцаний, которые совершаются при потреблении 1 кВт*ч энергии. Показатель расчетной работы вычисляется просто: замеренное на предыдущем этапе число оборотов, нужно умножить на 1000, а результат разделить на значение передаточного числа. Аналогичным образом процедура проводится для счетчика с тремя фазами.

Сравнение результатов

Счетчик работает исправно, если разница показателей работ составляет не более 10%. Подсчеты ведутся по специальной формуле: из расчетной работы вычитается фактическая, результат умножается на 100, затем полученное число делится вновь на фактическую работу. В случае превышения 10-процентного порога потребуется назначения официальной проверки и, вероятнее всего, счетчик придется заменить.

Воровство электричества

Если все проверки указывают на качественную работу аппарата, но он все равно по каким-то причинам показывает большие значения, чем способны потребить ваши электроприборы, то у вас завелся “паразит”. Возможно, кто-то из ваших соседей решил сэкономить и подключился к вашей цепи. Но кто хочет рассчитываться за всех подряд? Нужно определить, воруют ли вашу энергию? И если так и есть, то кто это делает?

Простой метод

Данный способ актуален для тех моделей электроприборов, которые не оснащены самоходом. Чтобы проверить счетчик электроэнергии в домашних условиях, сделать предстоит следующее:

1. Отключите все потребители электричества в своем доме.
2. Не забудьте вынуть все вилки из розеток, поскольку некоторые модели могут реагировать даже на них.
3. Встаньте напротив счетчика и наблюдайте за его изменениями в течение десяти минут.

Важно! Нормальный счетчик должен перестать крутиться. Если же ваше оборудование продолжает “наматывать”, и в его исправности вы уверены, то вор где-то рядом. К сожалению, данный способ не поможет найти злоумышленника.

Сравниваем мощности

Этот метод является более точным. Тут нужно удариться в школьную физику и заняться измерениями мощностей. К примеру:

• В вашей квартире активна стиральная машина (2 кВт), холодильник (0,3 кВт) и помещение освещают где-нибудь семь ламп накаливания по 100 Вт.
• Без сложных вычислений можно определить, что суммарная мощность составит около 3 кВт. Именно эта мощность требуется для питания всех ваших приборов.
• Возьмите мультиметр и измерьте показания силы тока и напряжения на фазе, перемножьте их между собой и поделите на одну тысяче. Если измерения показывают 20 Ампер и 220 Вольт, то их произведение составит 4400. Делим получившееся значение на одну тысячу и получаем 4,4 кВт.
• Теперь вычитаем из большего меньшее: 4,4-3=1,2. 1,2 кВт вы оплачиваете за кого-то. Смело зовите в дом инспекцию или независимых экспертов для того, чтобы найти нарушителя.

Виды проверок ПУ электроэнергии

Существует два вида проверок счётчиков: первичная и периодическая. Первичную поверку прибор учёта проходит на заводе-изготовителе до установки и начала использования по прямому назначению.

Периодическую проверку проводят до завершения предусмотренного интервала ревизий. Также может назначаться внеочередная проверка прибора учёта электроэнергии. Она проводится, если:

• отсутствует документ, подтверждающий проведение периодической проверки;
• существует подтверждённая необходимость в настройке такого счётчика;
• возникла необходимость установить новый счётчик.

Интервалы проверки могут отличаться для приборов разного типа. Также на периодичность ревизии могут повлиять различные нештатные ситуации.

Учёт электроэнергии может осуществляться только с помощью прибора учёта, который имеет паспорт изделия или свидетельство, подтверждающее его соответствие действующим стандартам.

Проведение проверок приборов учёта входит в компетенцию специальных организаций. Вызвать специалиста такой организации можно на дом. Если такой вариант кажется вам недостаточно надёжным, отвезите счётчик в специальную организацию. После проверки измерительного прибора вам выдадут акт проверки.

Проверка счетчика клещами и мультиметром

Токоизмерительные клещи относятся к профессиональному инструменту и как правило не приобретаются для одноразовой проверки. Тем не менее, рекомендуется попросить его на время у знакомых, поскольку данный способ обеспечивает высокую точность измерений.

Электрический ток, приводя в действие бытовые приборы, совершает определенную работу. Поэтому при выполнения проверки электросчетчика на правильность показаний, сравниваются две работы: реальная, совершаемая фактически, и расчетная, результаты которой показывает счетное устройство. В качестве единицы измерения используются ватт-часы.

Фактическая работа при наличии однофазного счетчика происходит следующим образом:

• Во время проверки электрического счетчика, приборы должны работать. Для замеров силы тока берется фазный провод, выходящий из клеммы № 2 счетчика.
• Одновременно измеряется напряжение. После этого сила тока умножается на напряжение, в результате получается мощность (Вт).
• Нужно засечь секундомером время, потребное для 10 оборотов на индукционном счетчике и 10 вспышек – на электронном.
• Мощность умножается на полученное время в секундах. Результатом является работа, измеряемая в Джоулях. Значение работы нужно разделить на 3600, в результате получится реально потребляемая мощность (Вт х ч).

Когда надо обращать внимание на электросчетчик

Иногда в платежных квитанциях замечают увеличенный счет за пользование коммунальными услугами. Возможный повод для этого — нарушение работы устройства измерения электроэнергии. К причинам внеплановой проверки относят следующие ситуации:

1. Резкое возрастание потребления электроэнергии. При том, что количество техники и частота ее эксплуатации та же.
2. Несмотря на сокращение времени использования бытовой техники, показания на счетчике возрастают в том же объеме что и раньше.
3. Потребление электричества значительно выше, чем на самом деле.

Самостоятельные проверки не имеют юридической силы. Но такими способами выявляют не накручивает ли счетчик показания

Осматривают все осторожно, ни в коем случае не вскрывают пломбу и не нарушают целостность прибора. Если при проверке обнаруживают факт сбоя в работе счетчика, то вызывают специалиста для официального подтверждения неисправности

Как проверить, правильно ли подключен

Сначала обращают внимание на то, как подсоединен электросчетчик. Проверку проводят только при отключенном питании

Иначе при осмотре прибора рискуют получить удар током. Электросчетчики в квартирах подсоединяют к сети четырьмя клеммами, находящимися на корпусе устройства. Подключение производят в соответствии со схемой.

Порядок подсоединения проводов к четырем клеммам:

• фаза — крайняя левая;
• вход фазы, направленный в помещение — вторая слева;
• ноль — вторая спарава;
• ноль, идущий в квартиру — крайняя правая.

Исправные счетчики при таком подключении показывают верный сигнал.

Лампы накаливания в помощь

Если под рукой нет токоизмерительного оборудования, то вопрос о том, как проверить счетчик электроэнергии встает с особой остротой. Помочь здесь могут обыкновенные лампы накаливания на 100 Вт. Последовательность действий будет такова:

• сначала отключаются все потребители;
• в распределительном щитке выключаются все автоматы;
• далее к сети подсоединяются лампы накаливания;
• засекается время, необходимое для совершения десяти оборотов или мерцаний индикатора счетчика (в зависимости от типа);
• высчитывается время, необходимое для совершения одного оборота, или временной интервал между мерцаниями;
• узнается передаточное число;
• мощность ламп переводится в киловатты;
• по формуле высчитывается погрешность измерений, которые проводит прибор учета.

Калькулятор погрешности использует специальную формулу. Мощность в киловаттах умножают на время, необходимое для совершения полного оборота диска (временной интервал между вспышками) и значение передаточного числа. Полученное число делится на 3600, далее вычитается 1, после чего результат умножается на 100. Погрешность в работе электросчетчика выражается в процентах. Максимальный предел составляет 10%, если результат получился больше, счетчик работает неправильно, нуждается в метрологической проверке и последующей замене.

Как проверить правильность работы электросчетчика?

Существуют два основных способа проверки правильной работы электросчётчика: измерение силы тока и мощности напряжения в нагрузке или подключение какого-либо прибора с известной мощностью. Первый способ лучше всего подходит для проверки в электролаборатории, так в домашних условиях он достаточно труден и технически непрост, а вот второй позволяет осуществить проверку практически любому потребителю самостоятельно. Поэтому его и рассмотрим более подробно. Итак, после отключения всего оборудования в электросети, кроме пробок и автоматов, включается проверочное устройство, лучше всего для этого применять самую обыкновенную электрическую лампочку мощностью в 100-1500 Вт. При помощи секундомера измеряется время, затрачиваемое индукционным счётчиком на несколько оборотов (обычно 3-5), или же время десяти импульсов в электронном счётчике. Потом вычисляется время, необходимое на один импульс или поворот и производится расчёт погрешности работы счётчика по следующей формуле:

Е = ( Рхtхn / х100 %

3600 – 1)

В этой формуле:

E – погрешность работы электросчётчика в процентах;

P – мощность используемого нами прибора, кВт

t – время, затраченное на один импульс или полный оборот диска электросчётчика, сек.;

n – передаточное число, представляющее собой количество импульсов или оборотов в счётчике за один час работы включённого прибора.

Если полученный показатель погрешности не превышает 10 %, то можно считать, что счётчик работает правильно. Более точный и аргументированный ответ на вопрос – как проверить правильность работы электросчётчика – лучше всего получить, обратившись к представителям электроснабжающей организации.
