Схема подключения электросчетчика, пошаговая фото инструкция

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Подключение трехфазного счетчика прямого подключения — без траснфмаорторов тока

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2).

Процесс подключения проводов имеет вид:

1.  – ввод фазы А;
2. – к нагрузке фазы А;
3. – ввод фазы В;
4. – к нагрузке фазы В;
5. – ввод фазы С;
6. – к нагрузке фазы С;
7. — ввод нуля;
8. – вывод нуля к нагрузке.

Нюансы эксплуатации

В ходе эксплуатации важно обеспечивать равномерную загрузку фазных проводников в линии, чтобы избежать перекоса. Поэтому распределение однофазных электроприборов для трехфазного счетчика следует заранее рассчитать.

Заметьте, в ходе эксплуатации все электронные модели крайне чувствительны к перепадам напряжения и превышению токовой нагрузки. Поэтому такой трехфазный счетчик необходимо защитить от повреждений токами короткого замыкания, для чего со стороны линии и со стороны подключаемых электрических приборов устанавливается защитная аппаратура.

Важно не допускать воздействия неблагоприятных атмосферных, погодных и других факторов на счетчик электроэнергии, так как это может привести к его выходу со строя или другим нарушениям работоспособности.

Как делать монтаж

Подключение счетчика электроэнергии для каждой квартиры в многоэтажках совершается либо на общем коридоре, либо в квартире индивидуально. Для частных домов устройство может устанавливаться непосредственно на улице. Как именно будет проходить подключение зависит от того, подключается новая проводка или же происходит приходится менять вышедший из строя счетчик.

Важно! Перед тем как приступать к работе на электрощите нужно на входе в него поставить рубильники, с помощью которых можно отключать питание. Он тоже должен быть опломбирован.

Для демонтажа необходимо выполнять следующие действия:

• в первую очередь необходимо позаботиться о безопасности и полностью отключить входное питание;
• снимаются пломбы со счетчика;
• снимается крышка, закрывающая клеммы;
• отсоединяются провода.

Важно! При отключении счетчика от сети, нужно сначала еще раз проверить напряжение, чтобы обезопасить себя от удара током, и только после этого отсоединить провода. Проверку можно сделать с помощью тестера, мультиметра или отвертки с индикатором.

Как только будут выполнены все указанные шаги, можно смело снимать устройство со стены. Монтажные работы совершаются с точностью до наоборот. Счетчик крепят на место, где стоял старый, к клеммам подсоединяют провода. Клеммник закрывают крышкой, обязательно ставятся пломбы и включается напряжение. Для того, чтобы проверить правильно ли проведена работа, нужно включить в розетку электроприборы. Если пошел отсчет киловатт-часов, то все сделано без нарушений и соответственно нормативам.

Установка счетчика на новом месте потребует больше времени и труда. Рекомендуется крепить его возле входных дверей. Обязательно нужно монтировать и щиток. При его выборе нужно учитывать, что там будет располагаться еще и автоматический выключатель и устройство, которое будет срабатывать в случае опасности.

Последовательность работ будет следующая:

• Как только будет обозначено место, где будет закрепляться счетчик, нужно с помощью дрели сделать несколько дырок в стене, в них вставляют дюбеля. После этого к стене прикручивают щиток. Делают это с помощью шурупов.
• На щиток ставится сам счетчик. Для этого существуют специальные DIN-рейки. С их помощью на щитке можно закрепить еще и автоматический выключатель, а так же УЗО.

Перед началом работы составляется детальный план. Источник museblog.ru

• На следующем этапе нужно подсоединить провода к клеммам. В первую очередь подсоединяют выходную проводку. А это вторая и четвертая клеммы. После этого нужно присоединить их к автоматическому выключателю, который и будет подавать напряжение на точки потребления.
• И только после подключения внутренней проводки, происходит подсоединение входа. В завершении работы клеммы закрываются крышкой и происходит пломбирование.

Чаще всего пользователи для подобных работ вызывают специальные службы, которые по сути и обязаны делать демонтаж и монтаж. Но бывают и такие случаи, когда монтеров можно ждать очень долго и потребитель выполняет эту нехитрую работу самостоятельно. В таком случае можно попасть в неприятную ситуацию, которую можно избежать, если выполнить некоторые условия.

Перед тем, как подключить электросчетчик однофазный самостоятельно, нужно обратиться в организацию по электроснабжению и попросить разрешение на снятие пломб и проведение работ. По завершению монтажа, опять нужно известить представителей организации, что монтаж сделан и нужно опломбировать счетчик. В этом случае вы избежите наложение штрафа.

Тем, кого интересует, как подключить счетчик меркурий 201, нужно помнить, что устройство относится к электронным, и монтируется так же как и остальные однофазные счетчики.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для защиты от перегрузок на входе устанавливаются автоматы.

Как подключить трехфазный счетчик в однофазную сеть

Редко, но бывает, что есть трехфазный счетчик, а его надо установить в сеть 220 В. Это возможно, если прибор учета прямого включения. В этом случае подключается одна из фаз, остальные остаются просто незадействованными.

Схема подключения трехфазного счетчика в однофазную сеть

Само подключение несложное, но могут возникнуть проблемы с энергопоставляющей организацией. Они далеко не всегда принимают такое подключение. Обычно мотивируя тем, что остаются варианты для хищения электроэнергии.

Предварительный этап

Прежде чем приступить к монтажу, требуется подготовить место работы и комплектующие. Ничего не должно мешать.

Прежде всего, собирается щиток, где на DIN-рейку устанавливают счетчик и автоматы. Количество которых зависит от величины нагрузки.

Для бесперебойной работы рекомендуется установить резервные автоматы — не менее одного.

Чтобы выполнить монтаж, необходимо иметь инструменты:

• Плоскогубцы с изолированными ручками;
• Тестер или мультиметр;
• Набор отверток и ключей.

Надо изучить схемы подключения счетчиков. Принять меры для обеспечения техники безопасности.

Три способа установки и схемы подключения трёхфазного электросчётчика

В бытовых цепях практикуются два способа установки трехфазного электросчетчика:

• Первый способ, через измерительные трансформаторы (полукосвенное подключение);
• Второй способ, непосредственная установка, иначе называемая прямоточным подключением. Оно возможно в электрических цепях до 100Ампер.
• В промышленных цепях высоковольтных линий практикуется косвенное подключение трехфазного счетчика через трансформатор тока и трансформатор напряжения, называется такое подключение косвенным.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

• десятипроводная схема;
• соединение путем расключения на специальной колодке;
• подключение по схеме «звезда».

Десятипроводная коммутация

10-проводная схема подключения

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Еще одно достоинство 10-ти проводного подсоединения состоит в независимом подключении каждой из трех фаз. При пропадании одной из них оставшиеся две сохраняют функциональность прибора.

Другие схемы подсоединения

Схема подключения звездой

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Бытовое применение

Трехфазный прибор в частном доме — оптимальное решение в том случае, когда применяется техника с высоким расходом электричества. Техника работает эффективнее при включении в такую сеть. Три фазы исключают перекос фаз, который возникает при подключении в одну сеть одновременно нескольких устройств, требующих высокой мощности.

Для удобства и безопасности, установка проводится в специальных коробах.

Щиты с такой системой учета весьма габаритны. Несмотря на незначительное отличие по напряжению с однофазными установками, трехфазник обеспечивает равномерное распределение по системе. Это и является главным преимуществом, что позволяет без опасения пользоваться мощными плитами, обогревателями, нагревателями, асинхронными двигателями, бензопилами.

Монтаж на улице

Установка системы на улице, возможно при организации эффективной теплоизоляции. При отрицательной температуре воздуха не обеспечивается корректный учет электричества. Обычно реальный расход преувеличивается.

Установка требует специальных огнеупорных, герметичных коробов. Индикатор должен быть виден через прозрачное стекло. Подключение счетчика электроэнергии проводится на расстоянии от поверхности земли 80-170 сантиметров.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Приборы индукционные

Знакомство с коэффициентом спроса и использования

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

Внутренний механизм счетчика

На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

Плюсы и минусы

В сравнении с однофазными моделями трехфазные счетчики электрической энергии обладают рядом весомых преимуществ:

• Позволяют подключить мощное трехфазное оборудование;
• При трехфазном питании существенно снижается нагрузка на линию в сравнении с однофазным для одного и того же значения мощности;
• Современные электронные модели оснащаются функцией разделения дневного и ночного тарифа, что позволяет экономить денежные средства;
•  Посредством трехфазного счетчика электрической энергии можно с таким же успехом подключать однофазную нагрузку.
• Позволяют контролировать расход электроэнергии, как в трехфазном режиме, так и отдельно для каждой фазной линии.

К недостаткам трехфазных счетчиков электроэнергии следует отнести  более сложную схему подключения и разделение на несколько принципиально отличных вариантов. Поэтому в данном вопросе следует обращаться за помощью к профессиональным электрикам. Также одним из недостатков является использование более высокого номинала напряжения, что создает дополнительную угрозу жизни и здоровью человека, предъявляет более жесткие требования к изоляции линий, цепей, электрооборудования.

Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке

Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно. Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость. Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.

Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение.

Разделение электросчётчиков по типу работы

Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.

Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.

Конструктивное исполнение электросчётчиков: особенности некоторых моделей

Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.

Прямое включение электрического счётчика

На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.

Косвенное включение счётчика

Подключение в однофазную сеть

Чтобы понять, как подключить трехфазный счетчик в электросеть 220V, обратите внимание на различия 1-фазного и 3-фазного напряжения. В двух вариантах используется нулевой проводник: между каждым фазовым проводом и нулем разность потенциалов составляет 220V, а между фазами — 380V. На изображениях ниже вы наглядно увидите, как колебания на каждом проводе сдвинуты на 120⁰, из-за чего и возникает разность потенциалов.

Первое изображение показывает колебания напряжения, второе — распределение напряжений по фазам (слева находится источник электроэнергии, справа — узел учета потребителя).

В каких случаях обосновано подключение трехфазного счетчика в однофазную сеть? В гаражах, частном секторе и дачных кооперативах пользуются однофазным напряжением, поскольку мощность потребления обычно не доходит до уровня более 10 кВт. Поскольку потребляемый ток ограничивается 40А, то и для участка подходят провода сечением 4 мм2, что намного выгодней с экономической точки зрения.

При работе с однофазной сетью схема подключения трехфазного счетчика аналогична электросхеме непосредственного подключения, но с одним нюансом. Подсоединение ведется на одну фазу, а вторую и третью не подключают. Стоит отметить, что этот метод не является популярным, поскольку подключать однофазные приборы учета в однофазную сеть рациональнее. Кроме того, бывают затруднения с проверяющими органами и с функционированием оборудования.

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

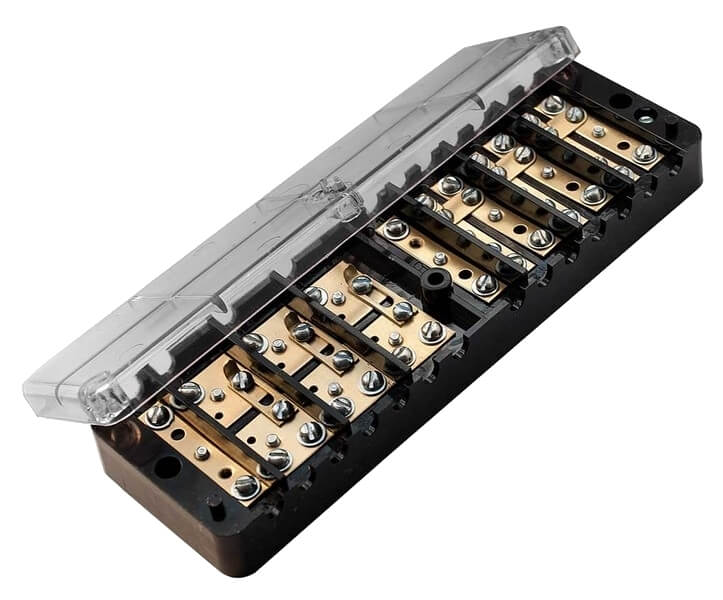

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная информация. При необходимости такая панель может использоваться для подключения внешних измерительных приборов.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

Схема полу косвенного подключения

Достаточно трудно сделать компактный прибор на большие токи. Именно поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

При такой схеме трансформаторы тока устанавливаются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются линии учёта до счетчика. Сечение проводов линии учета 1,5 (можно 2,5) мм.

Расключение счетчика делается через клемную колодку, которая располагается (обычно) вблизи счетчика и правильно называется, коробка переходная испытательная КИП или КИИ 5/25.

При данной схеме подключения, счетчик установлен удаленно от кабельных линий, что и хорошо.

Ещё фото щитка с трехфазным счетчиком

Менял ещё счетчик, выкладываю фото – интересно с точки зрения монтажа.

Установка и подключение трехфазного счетчика

Установка и подключение трехфазного счетчика

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Производители трёхфазных счётчиков электроэнергии, популярные в России

В нашей стране наибольшей популярностью пользуются три фирмы-производителя:

1. Энергомера (производит одноимённые модели).
2. Тайпит (наиболее известными являются счётчики «Нева»).
3. Инкотэкс (самый популярный производитель, известный счётчиками «Меркурий»).

По сути, этих трёх производителей можно назвать монополистами на рынке. Остальные малоизвестные марки подавляющее большинство россиян даже не знает.

Такие счётчики в России встречаются редко

Но у каждого производителя в линейке имеется множество моделей приборов учёта, обладающих определёнными характеристиками. Поэтому имеет смысл рассказать о некоторых из них, попутно ознакомившись с отзывами владельцев, которые уже ими пользуются.

Подключение 3х фазного счетчика

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2).

Процесс подключения проводов имеет вид:
1. ввод фазы А;
2. к нагрузке фазы А;
3. ввод фазы В;
4. к нагрузке фазы В;
5. ввод фазы С;
6. к нагрузке фазы С;
7. ввод нуля;
8. вывод нуля к нагрузке.

Подключение трехфазного счетчика через трансформаторы тока схема

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы.

Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

• Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2).

Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:
1. Л1 — вход фазной (силовой) линии.
2. Л2 — выход фазной линии (нагрузка).
3. И1 — вход измерительной обмотки.
4. И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения является большое количество проводов, необходимых для подключения ЭС.

• Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу.

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

• Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления.

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения.

Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Трансформаторы тока для электросчетчиков

Счетчики для расчетов за потребляемую электроэнергию между энергоснабжающей организацией и потребителями следует устанавливать на границе раздела сети по балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем.

Число счетчиков на объекте должно быть минимальным и обосновано принятой схемой электроснабжения объекта и действующими тарифами на электроэнергию для данного потребителя.

Расчетные счетчики у арендаторов, находящихся в жилых, общественных и других зданиях и обособленных в административно-хозяйственном отношении, надо устанавливать раздельно для каждого самостоятельного потребителя (организации, домоуправления, ателье, магазина, мастерской, склада и т.д.).

Коэффициент трансформации трансформаторов тока следует выбирать по расчетной присоединяемой нагрузке с учетом работы установки в аварийном режиме.

Завышенным по коэффициенту трансформации считается такой трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика (номинальный ток — 5 А).

В зависимости от величин сопротивления потребителей вторичной цепи Z2, Ом, и вторичной нагрузки трансформатора тока S2, ВА, один и тот же трансформатор тока может работать в различных классах точности.

Для обеспечения достаточной точности показаний приборов и действия аппаратов защиты, подключенных к трансформатору тока, необходимо, чтобы величина Z2 не выходила за пределы номинальной нагрузки трансформатора тока.

Угловая погрешность определяется углом δ между векторами тока I1 и I2 и учитывается только в показаниях счетчиков и ваттметров.

Трансформаторы тока имеют следующие классы точности: 0,2; 0,5; 1; 3; 10, что соответствует величинам токовых погрешностей.

Класс точности трансформаторов тока должен быть:
1. для счетчиков коммерческого учета — 0,5;
2. для электроизмерительных приборов— 1;
3. для реле токовых защит — 3;
4. для лабораторных приборов — 0,2.

Пример выбора трансформаторов тока для подключения счетчика. Расчетный ток присоединения в нормальном режиме — 90 А, в аварийном — 126 А. Выбирают трансформаторы тока с коэффициентом трансформации nт = 150/5 исходя из нагрузки в аварийном режиме.

Проверка. При 25%-ной нагрузке ток в первичной цепи составляет I1 = (90 х 25)/100 = 22,5 А.

Ток во вторичной цепи (при коэффициенте трансформации nт = 150 : 5 = 30) составит:

I2 = I1/nt = 22,5/30 = 0,75 А.

Сечение жил проводов или кабелей от трансформаторов тока до счетчиков должно быть не менее: медных — 2,5, алюминиевых — 4 мм2. Максимальное сечение жил проводов и кабелей, которые возможно подключить к клеммам прибора, не должно превышать 10 мм2.

При выборе трансформаторов тока к расчетным счетчикам рекомендуется использовать данные из ПУЭ (таблица «Выбор трансформаторов тока»).
