Схема подключения электросчетчика: в частном доме или квартире

Типы и особенности счетчиков

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

• Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
• Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

• однотарифные – ведут учет по одной системе;
• многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

Устройства с несколькими тарифами оптимальны для помещений с большим количеством бытовой техники.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Установка бокса

Первое, что необходимо сделать для монтажа бокса – снять верхнюю крышку бокса путем откручивания винтов, расположенных на его наружной части. Вы увидите внутреннюю часть бокса, находящиеся в ней 2 дин-реек, а также нулевую шину, функция которой состоит в распределении получаемой энергии по всем проводам.

Согласно существующим правилам, высота установки счетчика электроэнергии колеблется в пределах 0,8 – 1,7 метров от пола в зависимости от габаритов прибора. Соблюдение данного требования необходимо для того, чтобы электрик мог беспрепятственно, без использования стремянки, правильно проверить устройство и снять с него показания.

Крепежный элемент следует выбирать исходя из материала стены – для бетона предусмотрены дюбеля, а для деревянных конструкций саморезы.

Где установить счетчик электроэнергии

Место установки счетчика указано в проекте. Если счетчик заменяете, его ставите на место прежнего. Для новых сетей устанавливается бокс (щиток), в него уже монтируется счетчик. В многоэтажных домах есть тенденция переноса счетчиков с лестничных клеток в квартиры. С одной стороны, неплохо — доступ только и исключительно ваш. С другой — все что в квартире — под вашу ответственность. И замена, и поверка — все на вас.

При подписании договора на составление проекта электрификации дома, можете указать, где хотите поставить счетчик электроэнергии

Если сеть монтируется для частного дома, могут потребовать установить счетчик на столбе. Тогда для вводного автомата и счетчика требуется отдельный щит, а для всей остальной «начинки» — свой. Требование это законодательно ничем не подкреплено. Так решили в некоторых энергопоставляющих организациях. Мотивируют это тем, что контролеру проще списывать показания «со столба», т.е. не заходя в дом. Также нет возможности протянуть «левую» ветку электропитания. Так то оно так, но это не требование, а пожелание. Выполнять его или нет — решать вам. Правда, если решите ставить счетчик в доме, придется до мелочей соблюдать ПУЭ. Тут уже придется изучать нормативные документы и проводить все работы с соблюдением всех требований.

Начало установочных работ

Еще до того, как вы приобрели прибор, необходимо узнать о том, как обстоят дела с электроснабжением. Электросчетчик выбирается по параметрам сети.

Более того, прибор должен пройти государственную проверку и опломбировку. Если все условия соблюдены, оборудование можно покупать. Электросчетчики могут подключаться разными способами:

• с помощью прямого подключения. Счетчик включается в силовую цепь. Так, подключается большинство однофазных приборов для контроля электричества в квартирах;
• с помощью трансформатора. Подобный вид подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо приготовить следующие инструменты:

• перфоратор;
• кусачки;
• плоскогубцы;
• нож;
• линейка;
• строительный уровень;
• индикаторная отвертка.

Если все инструменты имеются, можно приступать к работе. Не забывайте, что перед установкой оборудования, нужно обесточить квартиру. Проверить отсутствие напряжения можно с помощью отвертки с индикатором.

Важно! Не забудьте о соблюдении правил безопасности при работе с электричеством. Не работайте сломанными инструментами и не допускайте попадания воды внутрь устройства.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие договора с провайдером, самостоятельная установка или выключение устройства, непредоставление информации о количестве потребленных энергоресурсов. К нарушителю применяются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в представительство энергосбыта для подписания договора и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Правила и требования к монтажу счетчика

Экран электросчетчика должен беспрепятственно просматриваться представителями компании-поставщика

Перед тем как подключать счетное устройство, нужно изучить нормативы. В них прописаны следующие условия подсоединения:

• перенос прибора на основании Постановления Правительства № 354 осуществляется за счет средств пользователя, если это не противоречит требованиям ПУЭ;
• монтаж аппарата производится в жестких шкафах, КРУ, на панелях, стенах, в нишах;
• расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
• экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;
• для сети с напряжением до 380 В действует правило – расстояние электросчетчика до устройств коммутации не больше 10 м;
• установка прибора учета на улице производится в герметичном корпусе при температуре от +5 градусов;
• счетчик ставится на высоту от 0,8 до 1,7 м. Оптимальная высота – 1,4 м.

Срок пломбы изготовителя на трехфазном электро-аппарате не должен превышать 2 года, на однофазном – 1 год.

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.[/attention]

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

• клемма № 1 – белый/коричневый/черный фазный кабель ввода;
• клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
• клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
• клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Для подключения к аппаратуре обслуживания применяются дополнительные клеммы.

Особенности схемы подсоединения однофазного счетчика в щитке

Расположение счетчика в электрощитке

Для домашней электросети подсоединение электросчетчика осуществляется в комплексе с устройствами защиты. Все узлы находятся в ЩУР. Чтобы подключить однофазный счетчик электроэнергии понадобится:

1. Поставить однополюсный выключатель и завести в него фазный кабель ввода.
2. Из однополюсного автомата вывести фазу на клемму № 1 учетного прибора.
3. Завести рабочий ноль на клемму № 3 и защитный ноль – на нейтральную шину.

Данная схема рекомендована ПУЭ и подходит, если в доме ставится старый учетный аппарат.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки. Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.
2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями, которые имеют несколько важных преимуществ:

• высокая степень надёжности;
• долговечность;
• низкая стоимость;
• возможность противостоять резким перепадам напряжения в сети.

Несмотря на достаточное количество положительных сторон, у индукционных приборов есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой устройства и началом его монтажа. В противном случае можно столкнуться с различными проблемами, которые затруднят процесс эксплуатации и сделают его менее удобным.

Недостатки механических счётчиков:

• низкая точность;
• отсутствие защиты от воровства электроэнергии;
• при низких нагрузках значительно увеличивается погрешность показаний;
• большое потребление тока самим прибором;
• большие габариты.

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

1. На датчики тока поступает обыкновенный аналоговый сигнал.
2. Там он преобразуется в цифровой код, который равен используемой мощности.
3. После этого сигнал поступает в специальный микроконтроллер.
4. В нём он расшифровывается, и результат выдаётся на дисплей.

Помимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

• возможность вести многотарифный учёт электроэнергии;
• удобство считывания информации;
• способность долго хранить информацию о количестве потраченного электричества;
• высокая точность;
• возможность контроля за мощностью потребляемой энергии;
• небольшие размеры;
• способность фиксировать все попытки воровства электричества;
• дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

• высокая стоимость устройства;
• чувствительность к резким перепадам напряжения;
• сложность проведения ремонтных и профилактических работ.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения

Прямое подключение трехфазного электросчетчика

Подключать аппарат прямым способом следует так:

1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
3. Вывод проводов фазы на клеммы № 1, 3 и 5.
4. Подвод входного (клемма № 7)и выходного (клемма № нейтрального провода.
5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение

В случае превышения нагрузки потребления номинала тока используется специальный разделительный прибор. Трансформатор выпускается с двумя обмотками. Первая – шина, продетая через середину, служит для защиты разрыва силовых проводов. Вторичная обмотка в виде витков тонкого кабеля подводится на счетчик.

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
2. Вывод второго конца кабеля на клемму № 2 счетчика.
3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
6. Подключение клеммы № 10 на общую нейтральную шину зануления.

Без соблюдения фазировки прибор выдаст неверные показания.

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

• Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными
Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.
• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

• Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют многожильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
• Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
• Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

• Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции. Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.
• Кусачки.
• Нож строительный.
• Съемник изоляции.

Съемник изоляции значительно упростит монтаж

• Рулетка.
• Линейка.
• Строительный уровень.
• Набор отверток.
• Индикаторная отвертка – для контроля наличия напряжения.

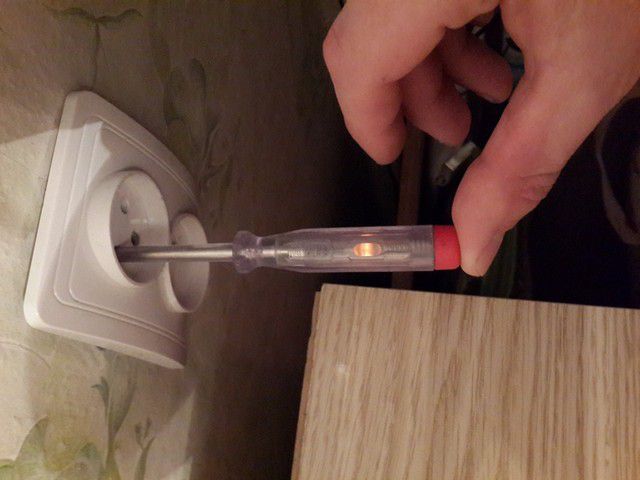

Индикаторная отвертка всегда определит наличие фазы

• Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

• После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
• При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
• Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
• По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.

Один из вариантов оборудования электрощита

• Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

• Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

Оболочку кабеля лучше всего снимать специальным инструментом

• В щитке оставляется запас кабелей, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
• Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

Варианты цветовой маркировки проводов

• Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
• С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей: o Клемма №1 – для входа фазного провода.
• o Клемма №2 – выход фазы.
• o Клемма №3 – вход рабочего нуля.
• o Клемма №4 – выход рабочего нуля.

Образец грамотного и красиво смонтированного электрощита

• Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

• Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
• В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.

Материалы для монтажа

Дин-рейка из алюминия

Электрический учетный аппарат подсоединяется после выбора схемы и приобретения материалов. Чтобы правильно и качественно подключить квартирный счетчик, понадобятся:

• автовыключатели с учетом максимального токового номинала;
• изоляционные приспособления;
• инструменты с ручками, покрытыми изоляцией;
• крепежные элементы – винты и гайки;
• провода;
• дин-рейка.

Дальнейшие работы проводятся по строгому алгоритму.

Разграничение ответственности за электроприборы

Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.

Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.

По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Поэтому сейчас выпускают модели, которые работают при низких температурах

В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке. Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.

Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

Этапы подсоединения

Установка электросчетчика

Изначально требуется подсчитать, сколько фаз в домашней электросети. Под них выбирается число автоматических выключателей. В дальнейшем устройство будет подключаться так:

1. Крепление прибора в щитке специальными фиксаторами.
2. Установка в короб рейки на изоляторы винтами.
3. Монтаж автоматических выключателей на рейку и фиксация при помощи защелки.
4. Фиксация шин земли и защиты на рейку или изоляторы в щитке так, чтобы между ними был промежуток.
5. Подключение нагрузки на выключатели.
6. Соединение автомата со счетчиком.
7. Подключение нагрузки.
8. Монтаж соединительных перемычек.
9. Подсоединение счетчика к потребителям.
10. Крепление щитового корпуса на стену.
11. Осмотр проводов на правильность подключения.

Только после проверки кабелей можно включить питание на жилое здание или гараж. На последнем этапе пользователь обращается в энергосбыт для тестирования оборудования и установки пломб.

Характеристики некоторых моделей электросчетчиков

СЕ 102M

При самостоятельном выборе счетчика нужно учитывать, как будет потребляться электричество. Изготовители выпускают модели, которые могут точно вести учет энергозатрат:

• СРЗУ-И 70Д. Импульсный прибор, одновременно передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
• Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
• ПСЧ-4ТМ.0,5 МК. Многотарифный однофазный аппарат работает при силе тока 5-10 А. Точность показаний равняется 0,5. Предназначен для эксплуатации в температурном диапазоне от -40 до +60 градусов;
• СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Представленные модели предназначены для квартир, жилых домов и коттеджей, т.к. позволяют планировать энергозатраты и рассчитывать плату за них.

Алгоритм самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. Перед началом работ необходимо согласовать установку, заключить договор с компанией энергосбыта. Устройство должно быть опломбировано.
