Счетчик электричества са4у и672м: обзор, подключение

Для оплаты затраченной электроэнергии, все ее потребители: частные лица и предприятия, обязаны при подключении к электросети, установить счетчики. Требования к этим измерительным приборам зависят от характеристик сети и специфики самого пользователя. Так, во вновь построенных многоквартирных домах, осуществляется установка многотарифных устройств, что позволяет экономить на более дорогом дневном тарифе, перенося энергоемкие процедуры: машинную стирку белья и мытье посуды в посудомойке на ночное время. Таким образом, можно снизить нагрузку на электросеть в дневные и вечерние часы, отложив работу некоторых потребителей энергии на ночь. В квартирах и домах более ранней постройки успешно работают и одно тарифные приборы, к которым относится надежный и простой в эксплуатации счетчик са4у и672м.

Технические характеристики счетчика

Подробная таблица с характеристиками электросчетчика.

При установке прибора следует учесть его размеры:

• высота 28,2 см;
• ширина 17,3 см;
• глубина 12,7 см;
• вес 3 кг.

С учетом того, что модель уже не выпускается промышленностью, электросчетчик можно приобрести на вторичном рынке. Цена на бывшие в употреблении приборы ниже, чем на новые и зависит от сроков эксплуатации предыдущим владельцем.

ОСНОВНЫЕ ПОНЯТИЯ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Активная мощность, измеряемая счетчиком, определяется выражениями:

для однофазного счетчика, Вт

для трехфазного двухэлементного счетчика, Вт

для трехфазного трехэлементного счетчика в четырехпроводной сети, Вт

Реактивная мощность, измеряемая счетчиком реактивной энергии, определяется выражением, вар

Загрузка реактивной мощностью линий и трансформаторов уменьшает пропускную способность сети и не позволяет полностью использовать установленную мощность генератора.

При емкостном характере нагрузки ток по фазе опережает напряжение.

На рис. 2 изображено положение векторов токов и напряжений в трехфазной сети.

Рис. 1. Мгновенные значения тока и напряжения с углом сдвига фаз φ

Рис. 2. Векторная диаграмма токов и напряжений в трехфазной сети

Рис. 3. Прямой порядок чередования фаз напряжений

Правильная полярность подключения обмоток ТТ и токовой цепи измерительного элемента счетчика показана на рис. 7.

Рис. 4. Обратная полярность включения токовой цепи счетчика и вторичной обмотки ТТ, выполненная соединительными проводами

Рис. 5. Обратная полярность включения токовой цепи счетчика по вторичной обмотке ТТ

Рис. 6. Обратная полярность включения токовой цепи счетчика по первичной обмотке ТТ

Рис. 7. Полярность подключения обмоток ТТ и токовой цепи счетчика:

Маркирование проводников ТТ в испытательной коробке

А(421); С(421); 0(421), для сетей на три провода для присоединения измерительных приборов в сети U выше 1000В;

А(421); В(421); С(421); 0(421), для 4-проводной сети при присоединении электросчетчиков для сети U выше 1000В.

В испытательной коробке перемычки под номерами 35, 36 и 37 опущены, в гнезда 29 и 31 ИК ввернуты шунтирующие проводники со штекерами.

От измерительного ТН к испытательной коробке идет кабель, он маркируется, как: А(661); В(661); С(661); N(660).

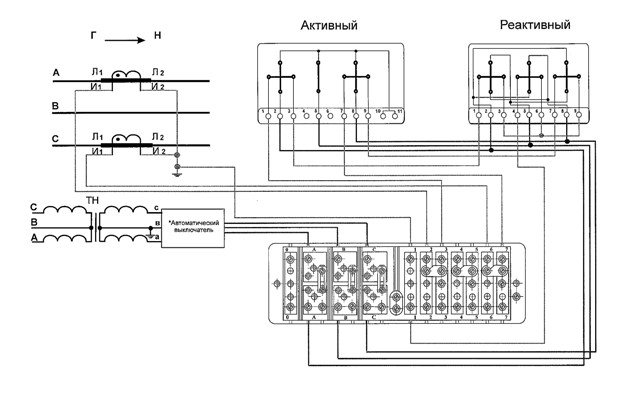

Рис №10. Схема присоединения 3-фазных 2-элементных счетчиков, измеряющих активную и реактивную мощность с использованием измерительных ТТ для 3-проводной сети высокого напряжения с помощью, обеспечивающей безопасное обслуживание испытательной коробки.

Способы снятия показаний с трехфазных счетчиков

Устройства, рассчитанные на 380 В, делятся на 2 вида:

• прямого включения (электронные);
• электромеханические с трансформаторами.

С первыми нет никаких проблем: вся нужная информация выводится на дисплей, откуда и считывается пользователем.

Со старых счетчиков просто снять данные нельзя. Надо еще произвести небольшой расчет, умножив показания устройства на коэффициент трансформации. Параметры поправки указываются в документации на прибор.

В домашних сетях поправка понижающего трансформатора равна 20. Чтобы узнать, сколько кВт/ч израсходовано, данные устройства умножают на это число.

Пользователю при составлении договора с поставщиком электроэнергии надо обязательно уточнить процедуру расчетов. Некоторые службы требуют указать коэффициент трансформации и показания устройства, а расчет выполняет сам оператор.

Устройство и схема подключения трехфазного индукционного счетчика САЗУ-И670М

Сегодня утром оперативный персонал при осмотре распределительной подстанции (РУ) напряжением 500 (В) обнаружил неисправность трехфазного индукционного счетчика САЗУ-И670М.

Дело в том, что нагрузка на фидере (присоединении) была около 400 (А), диск счетчика вращался, а показания счетного механизма в течение суток нисколько не изменились.

Амперметр типа Э378 с пределом 600 (А).

Предположительно, что вышел из строя счетный механизм, поэтому в любом случае нужно производить замену этого счетчика. В связи с этим я и решил написать об этом статью, а заодно рассказать Вам о технических характеристиках, устройстве и схеме подключения индукционного счетчика САЗУ-И670М.

Кто-то может возразить, что это старый счетчик и их уже давно не выпускают.

Да, согласен, но в настоящее время у меня в обслуживании и эксплуатации находится около 2000 аналогичных индукционных счетчиков (активные САЗУ-ИТ, СА4У-И672, ИТ; реактивные СР3У-ИТР60°, ИТР, СР4У-И673 и т.п.). Они периодически проходят поверку (1 раз в 4 года или 1 раз в 6 лет, в зависимости от года выпуска) и снова устанавливаются на подстанциях.

Рассматриваемый в статье САЗУ-И670М имеет 1993 год выпуска, а значит его межповерочный интервал (МПИ) составляет 4 года (см. ГОСТ 6570-75, п.1.39). У счетчиков, выпущенных после 1996 года, МПИ составляет уже 6 лет (см. ГОСТ 6570-96, п.6.47.4).

Современные электронные счетчики мы устанавливаем в основном на вводные, коммерческие и вновь вводимые фидера: ПСЧ-4ТМ, ПСЧ-3АРТ, СЭТ-4ТМ, СЕ102, СЕ302 и ЦЭ6803В от Энергомеры, СОЭ-55 и СЭТ-561 от МЗЭП (Московский завод электроизмерительных приборов), про которые я неоднократно рассказывал Вам в своих статьях:

Всего было установлено более 100 штук новых электронных счетчиков. На этом мы не останавливаемся и продолжаем модернизировать приборы учета. Кстати, при установке новых приборов учета у нас возникла проблема — фактическая мощность измерительного трансформатора напряжения (ТН) получилась ниже требуемого значения, что привело к погрешности и работе ТН не в заданном классе точности.

Это было такое небольшое вступление, а теперь вернемся к нашему САЗУ-И670М и расшифруем его условное обозначение:

• C — счетчик
• А — активной энергии
• 3 — для трехпроводной сети
• У — универсальный (подключение через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации)
• И — индукционный
• 670 — модификация (конструктивное исполнение)
• М — модернизированный

Счетчики САЗУ-И670М от АО «ЛЭМЗ» (г.Санкт-Петербург) и ОАО «Чебоксарский электроаппаратный завод» (г.Чебоксары) внесены в Госреестр под номером 1089-62, правда срок действия свидетельства об утвержденных типах средств измерений у них уже просрочен, а это значит, что эти счетчики можно использовать только для технического учета.

Внешний вид счетчика.

САЗУ-И670М предназначен для работы в трехпроводных сетях без нулевого провода, т.е. в сетях с изолированной нейтралью (система заземления IT). Он является двухэлементным, т.е. измеряет потребляемую активную мощность по методу двух ваттметров. К этом я еще вернусь в своих следующих статьях, как только получу новый вольтамперфазометр (ВАФ) от Sonel.

Основные технические характеристики САЗУ-И670М

Учет электроэнергии ведется в киловатт-часах (kW·h) по цифрам на барабане счетного механизма.

Сразу хотелось бы напомнить Вам о том, как правильно снимать показания со счетчиков электроэнергии — учитывать запятую или нет?

В нашем случае последнее окошечко отделено квадратом черного цвета, а значит при снятии показаний необходимо учитывать запятую. Слева до запятой расположено 4 цифры, учитывающие целую часть киловатт-часов. После запятой — одна цифра, отделенная черным окошечком, которая учитывает доли киловатт-часов.

Чуть выше я уже указал на то, что рассматриваемый счетчик подключается в трехпроводную сеть через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации.

В моем примере счетчик подключен через трансформаторы тока типа ТК-20 с коэффициентом 600/5 и трансформаторы напряжения 3НОС-0,5 с коэффициентом 500/100 (В).

Эти коэффициенты могут быть указаны на специальной бирке, размещенной на корпусе счетчика или клеммной крышке. Приведу в пример фотографии других счетчиков (тип ИТ и СЭТ3а), т.к. на моем бирка почему-то отсутствует.

Для нашего счетчика в строке «трансформатор напряжения» должно быть указано 500/100 (В), а в строке «трансформатор тока» — 600/5. В строке «К» указывается расчетный коэффициент, который определяется произведением коэффициентов ТН и ТТ:

К = Ктн · Ктт = 500/100 · 600/5 = 5 ·120 = 600

Таким образом, чтобы определить истинную учтенную электрическую энергию, необходимо показания счетного механизма умножить на 600. Этот коэффициент наносится на бирку представителем энергоснабжающей организацией, а также отражается в акте на установку/замену электросчетчика.

На шкале САЗУ-И670М указан номинальный ток 3х5 (А) и номинальное линейное напряжение 3х100 (В). В кружочке в правом верхнем углу отображается класс точности — 2,0.

Напомню Вам, что для граждан-потребителей класс точности должен быть 2,0 и выше, а для предприятий — 1,0. Более подробнее об этом читайте в статье про классы точности электросчетчиков для различных категорий потребителей.

Перегруз по току допускается до 150-200% от номинального тока. Частые и значительные перегрузы приводят к преждевременному выходу из строя прибора учета или появлению дополнительной погрешности.

Порог чувствительности составляет 0,5% от номинального тока. Это значит, что диск счетчика начнет вращаться при токе 0,025 (А), что равнозначно нагрузке 3 (А) по первичной стороне.

Систематическая составляющая относительная погрешность (ССОП) составляет 5%.

Габаритные размеры с учетом клеммной крышки: 282×173х127 (мм).

Установочные размеры: по горизонтали — 155 (мм), по вертикали — 214 (мм).

Масса САЗУ-И670М относительно большая и составляет около 3 (кг).

Срок службы счетчика составляет в среднем 32 года.

Конструкция и принцип работы САЗУ-И670М

Принцип работы трехфазного индукционного счетчика аналогичен однофазному индукционному счетчику, про который я подробно рассказывал в этой статье. Есть небольшие различия по конструкции, но принцип тот же.

Устройство индукционного трехфазного счетчика электрической энергии САЗУ-И670М состоит из двух вращающих элементов, двух тормозных магнитов, подвижной системы с двумя закрепленными на общей оси алюминиевыми дисками, опоры оси (подпятник и подшипник) и счетного механизма (барабан).

Вращающий элемент состоит из магнитной системы, на которой расположены: обмотка напряжения (параллельная обмотка), токовая обмотка (последовательная обмотка), дополнительная обмотка и короткозамкнутые витки.

Дополнительная обмотка находится на токовом сердечнике и замыкается на проволочное сопротивление, состоящее из манганина или никелина.

На проволочном сопротивлении расположен винт для регулировки малых нагрузок.

Два постоянных магнита создают тормозной момент вращения. Их можно отрегулировать путем плавного перемещения в ту или иную сторону.

Опорой для подвижной системы являются подпятник (вверху) и подшипник (внизу).

Наличие стопора обратного хода диска обозначается на шкале счетчика надписью «Со стопором». В нашем счетчике стопора обратного хода нет.

На оси диска имеется червячная передача, которая вращает шестерню счетного механизма.

Счетный механизм выполнен в виде барабанов (еще их называют роликами), на которых нанесены цифры.

С лицевой стороны имеются прорези для считывания показаний.

Вот в этом счетном механизме и закралась неисправность, про которую я говорил в начале статьи. Нагрузка на фидере была около 400 (А), диск электросчетчика вращался, передавая через червячную передачу вращение главной шестерни счетного механизма. Но одна из промежуточных шестерней «лопнула» (на ней видна трещина по всей ширине) и не передавала вращение на первый барабан (ролик).

Пришлось заменить весь счетный механизм.

Я уже говорил, что данный счетчик используется у нас для технического учета, поэтому опломбирование крышки счетчика проводит не гос. поверитель, а метрологическая служба нашей организации — у них есть на это право. Они же производят ремонт, настройку и калибровку (поверку) этих счетчиков.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Разновидности данного счетчика

Прибор производился в 2-х исполнениях. Отмечаются некоторые различия в данных модификациях.

СА4-И678 30-75А

Подключается к 4-х проводной сети непосредственно, в одной модификации производились приборы с различными значениями предельного тока в указанных выше пределах.

СА4-И678 10-40А

Главное отличие от предыдущей модели – трансформаторное подключение и меньшее значение предельного тока – 125% от рабочего. Показатели по напряжению идентичны.

2. Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

• контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
• контакты И2 – замыкаются, подключаются к клемме 11;
• 1 – к И1 фазы А;
• 4 – к И1 фазы В;
• 7 – к И1 фазы С;
• 2 – к Л1 фазы А;
• 5 – к Л1 фазы В;
• 8 – к Л1 фазы С.

2. Десятипроводная схема включения счетчика

10-ти проводная схема

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

3. Подключение трехфазного счетчика косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены основные схемы подключения трехфазных счетчиков через трансформаторы тока и напряжения:

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)

2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению:(рисунок ниже)

3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения:(рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

по фазе В вычисляется с вычетом тока нулевой последовательности;
• не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения(рисунок ниже)

При подключении счетчика по схемам №4 и №5:

• не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);
• не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• мощности присоединения вычисляются по формулам;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должна быть указана в паспорте или руководстве на конкретный тип счетчика.

Как посчитать сколько платить по счетчику за свет/электроэнергию

Для расчета берем нынешний показатель и умножаем на ставку за киловатт/час в результате получим сумму которую нужно заплатить за свет.
Для расчета расходов за текущий месяц берем показания которые сейчас на счетчике и вычитаем показания которые были месяц назад и умножаем на ставку по тарифу и получим сумму для оплаты за текущий месяц.

Во избежании спорных случаев не лишним будет позвонить городские электросети и проконсультироваться дополнительно по этому вопросу. Информация представлена из официальной инструкции к прибору учета электроэнергии СА4-И678.

Назначение и описание прибора

Электросчетчик са4у и672м произведен по ГОСТу 6570-96, который регламентирует выпуск индукционных одно и трехфазных счетчиков, размещаемых в отапливаемых помещениях, где отсутствуют химически активные газы. Устройство сертифицировано в Российской Федерации и странах СНГ, внесено в государственный реестр, где учтены все приборы, разрешенные для производства измерений. Расшифровать буквенно-цифровую маркировку поможет таблица:

Индукционный электросчетчик предназначен для измерения и учета активной энергии в трехфазных сетях переменного тока. Номинальная частота соответствует 50 Гц.

Антимагнитные пломбы на электросчетчиках и их особенности

Некоторые потребители пытаются сэкономить денежные средства на оплате коммунальных счетов за счет «обмана» магнитной пломбы на электросчетчике. Чаще всего для этого применяют неодимовые магниты. С их помощью электромеханический счетчик останавливается.

По этой причине контролирующие органы устанавливают антимагнитные пломбы на электросчетчики потребителей. Внешне они напоминают наклейку, однако ее устройство гораздо сложнее, чем может показаться на первый взгляд. Внутри пломбы содержится датчик, фиксирующий магнитные изменения. При пересечении определенного порога устройство срабатывает. В результате, когда подойдет срок поверки счетчика электроэнергии, сотрудник контролирующих органов сможет определить по внешнему виду устройства наличие постороннего вмешательства.

Сам датчик представляет собой небольшую капсулу, заполненную веществом, которое чувствительно реагирует на присутствие магнитного поля. Если подобное вмешательство имело место, происходит распространение содержимого по всей капсуле. После этого никакими средствами не получится вернуть ей первоначальный внешний вид. Полностью окрашенная капсула будет свидетельствовать о том, что учетный прибор пытались остановить.

Обратите внимание! То же самое будет происходить при попытках оторвать наклейку. Под пленочным покрытием скрыты надписи, которые невозможно удалить при отклеивании пломбы.

Антимагнитная пломба для электросчетчика

Как передаются показания счетчиков за электроэнергию

Многие владельцы квартир задаются вопросом, до какого числа подавать показания счетчиков электроэнергии и как именно должна осуществляться данная процедура. В связи с нововведением, которое вступило в силу 4 года назад, правила передачи показаний изменились. Согласно ему физические лица должны самостоятельно осуществлять передачу фактических данных в органы местного электросбыта.

Раньше эта обязанность была возложена на плечи сотрудников самой организации. Ежемесячно они осуществляли обход квартир, чтобы снять показания и произвести поверку электросчетчиков на дому. После этого каждый владелец квартиры получал в первых числах месяца платежные уведомления.

В 2012 году вступило в силу новое решение. Согласно ему сотрудники электросбыта обязаны выполнять проверку показаний счетчиков не раз в месяц, а ежеквартально. В оставшийся период владельцы квартир самостоятельно должны отслеживания показания своих приборов и передавать данные.

Сотрудники электросбыта выполняют проверку показаний счетчиков раз в квартал

Обратите внимание! Поверку счетчиков электроэнергии без снятия на предмет достоверности данных, которые передаются владельцем квартиры, осуществляют сотрудники энергосбыта дважды в год.

До какого числа передавать показания счетчиков электроэнергии и как это делать

Последние нововведения в отношении учетных приборов выглядят следующим образом:

1. Начиная с 2013 года, каждый гражданин наделен правом самостоятельно снимать данные с учетного прибора и осуществлять их передачу в соответствующую организацию. Образец акта снятия показаний счетчика электроэнергии можно найти в сети.
2. Схема передачи – если потребитель электрической энергии не успел осуществить передачу показаний по причине отсутствия в городе или личных проблем, суммы на оплату коммунальных счетов начисляются в соответствии с последними показаниями. Если жилищная компания не получает данных на протяжении полугода, в качестве основы для начислений используются нормативные показатели.
3. Когда подавать показания счетчика электроэнергии – предыдущая система предполагала определенные сроки. На данный момент потребитель электрической энергии может выполнить эту процедуру в любой удобный день. Ограничения в виде временных рамок отсутствуют.

Передавать данные с учетного прибора можно в любой день месяца

С целью оптимизации этого процесса, организации энергосбыта придумали целую систему для передачи счетчиков электроэнергии, чтобы исключить неудобства, связанные с изменениями и избавиться от очередей. Благодаря этому данные можно передать даже посредством сети интернет или одного телефонного звонка.

Куда передавать показания счетчика электроэнергии

Существует несколько способов решения проблемы со снятием учетных данных по электричеству.

Варианты, как и куда подавать показания счетчика электроэнергии:

1. Использовать ящик приема показаний – для этого нужно посетить один из центров компании энергосбыта и заполнить графу текущих показаний учетного устройства.
2. Внести показания счетчика электроэнергии через интернет – потребители электроэнергии могут зарегистрироваться на официальном сайте компании энергосбыта и передавать данные посредством личного кабинета. Для этого потребуется авторизоваться в системе, ввести в соответствующие поля текущие цифровые значения с учетного прибора.
3. Позвонить в контактный центр компании энергосбыта – операторы call-центра с 8.30 по 20.00 принимают показания в телефонном режиме. Номера для связи: 8-800-55-000-55 или 8-495-981-981-9.

Обратите внимание! Используя телефоны для передачи показаний счетчиков электроэнергии, можно осуществить эту процедуру в автоматическом режиме. Для этого нужно следовать инструкциям, которые продиктует автоответчик. Для этого потребуется телефон, имеющий тоновый режим набора, поскольку для ввода числовых значений будет использоваться клавиатура устройства.

Снятые показания счетчика можно передавать в энергосбыт несколькими способами

Устройства «экономии» электроэнергии

Внешний вид счетчика может быть как с прозрачной так и непрозрачной крышкой, которая закрывает механизм. По этой причине отсутствует фото внешнего вида. Данная модель индукционного счетчика ничем не отличается от своих предшественников, она же по сей день еще применяется в энергосети для измерения потреблений. На фото можно рассмотреть конструкцию данного счетчика. Счетчик как бы разделен на две половины верхнюю и нижнюю. В верхней половине по сторонам диска установлены два магнита постоянных (ферритовых). В нижней половине установлены катушки.

Установка счётчика

Устройство монтируется винтами. В способе подключения разобраться несложно любом человеку, обладающему общими знаниями по электротехнике и минимальной квалификацией в подобных работах. Но рекомендуется пригласить для подключения квалифицированного специалиста, чтобы избежать возможных проблем в эксплуатации прибора.

Для модели с непосредственным подключением применяется такая схема:

Трансформаторное подключение осуществляется следующим образом:

Это простое, надежное и долговечное устройство хотя и относится к устаревшим моделям, но допускается к использованию и ничем не уступает в ключевых моментах современным изделиям.

Технический паспорт счётчика СА4-И678

СА4У И672М — Трехфазный индукционный счетчик электроэнергии (380В 5А)

Паспорт и технические данные на счетчик СА4У-И672М

Технические характеристики СА4У-И672М

Паспорт на индукционные счетчики электроэнергии СА4У-И672М

• долговечность, простота в эксплуатации;
• наличие полного ряда модификаций по напряжению, току и схемам подключения;
• стойка счетчиков выполнена методом литья из алюминиевого сплава, что позволяет обеспечить точные геометрические размеры и как следствие стабильность показаний счетчиков;
• технологический запас по классу точности;
• унификация узлов и деталей с однофазными счетчиками — 50%.
• минимальная наработка до отказа не менее 71 000 ч.
• межповерочный интервал 10 лет
• средний срок службы не менее 32 лет

Размеры индукционного счетчика СА4У-И672М

Как снимаются показания счетчиков электроэнергии с электронных приборов

Электронные модели счетчиков укомплектованы не механическими дисками с цифрами, а электронным табло. Помимо израсходованных киловатт на нем могут отображаться и другие данные, например, время работы устройства, дата и т.п. Чаще всего смена показателей осуществляется несколько раз в минуту. Если прибор ведет учет по зонам, он поочередно отображает данные по каждой из них.

Как снять показания счетчиков электроэнергии день-ночь (два варианта):

1. Дождаться, пока табло отобразит необходимую информацию.
2. Получить данные, нажав кнопку «Ввод». Иногда, чтобы получить необходимую информацию, нужно сделать это несколько раз. Числовые значения на табло маркируются определенными пометками, чтобы их было легче различить: T1, T3, T2, T4, TOTAL.

Когда данные получены, они заносятся в квитанцию и расчеты выполняются по схеме, описанной ранее, или передаются в соответствующую инстанцию. В электронных приборах цифры после запятой также не учитываются.

Электронный электросчетчик для учета потребления энергии

Как снять показания счетчика электроэнергии Меркурий 200

Счетчики Меркурий представлены на рынке однотарифными и многотарифными моделями. Устройства с одним тарифом маркируются так – 200.00, у многотарифных моделей после точки стоят цифровые значения, например, 200.01, 200.03 или 200.02. Среди них встречаются электросчетчики с пультом управления и разным количеством зон.

Обратите внимание! Независимо от модификации, показания с приборов снимаются по единой схеме. Разница состоит лишь в количестве нажатий кнопки «Ввод».

В электросчетчиках Меркурий 200 по очереди отображаются следующие данные:

• время;
• дата;
• тарификация по зонам.

Первым отображается показатель времени в обычной тарифной зоне. Секунды, минуты и часы отображаются выше. Через несколько секунд данные сменяются датой в стандартном виде: число, месяц и год.

После этого на табло выводятся дополнительные тарифы. Слева в верхнем уголке показывается маркировка. Каждый из имеющихся тарифов отображается по очереди. В это время можно переписывать числовые данные по киловаттам без чисел после запятой.

Счетчик электроэнергии Меркурий 200

В зависимости от того, каковы настройки прибора, числовые показания на табло счетчика сменяются каждые 5-10 секунд. Этого времени достаточно для того, чтобы переписать данные. Если же это сделать не получилось, переключение тарифов можно осуществить вручную за счет кнопки «Ввод». Для расчетов нужно будет подсчитать количество израсходованного электричества (кВт) по каждой зоне, умножить на соответствующий тариф, а результаты суммировать между собой.

Как снять показания счетчика электроэнергии Меркурий 230

Учетный прибор Меркурий 230 относится к категории трехфазных счетчиков. Подсчет электричества осуществляется в рамках нескольких тарифов. На экран устройства выводятся учетные данные, соответствующие определенному тарифу.

Обратите внимание! Трехфазный электросчетчик устроен таким образом, что на его дисплее выводятся 4 цифры. Если на 2-х из этих цифр имеется маркировка Т2 или Т1, значит прибор работает по многотарифной системе оплаты.

Зонирование тарифов:

• маркировкой Т2 обозначается ночная зона;
• значение Т1 свидетельствует, что на экране пиковая зона;
• для обозначения полупиковой зоны используется маркировка Т3.

Счетчик электроэнергии Меркурий 230

Поэтому перед тем как снять показания трехфазных счетчиков электроэнергии и приступить к расчетам, необходимо учесть все показатели:

• пиктограммы тарифов с маркировками по зонам;
• цифровое значение, отображающее количество потребленного электричества;
• пиктограммы фаз.

У трехтарифного счетчика электроэнергии есть одна особенность. Чтобы добиться верных расчетов, нужны показания по всем тарифам за предыдущий месяц и данные на момент вычисления. Выяснив разницу между этими значениями, можно получить количество потребленной энергии по каждому тарифу за последний месяц. Останется лишь выяснить оплату по каждой зоне с учетом соответствующей для нее тарификации и суммировать полученные значения.

Как снять показания с электронных счетчиков электроэнергии Энергомера

Электросчетчики Энергомера бывают различных модификаций. Встречаются многотарифные приборы. Вычисления по ним производятся аналогичным способом, который был описан ранее.

Электронный счетчик электроэнергии Энергомера

Цена счетчиков день-ночь относительно невысока. Поэтому многие владельцы квартир устанавливают в своем доме именно такие учетные приборы. Разница между подобными устройствами заключается в конструкционных особенностях. В зависимости от того, какая модификация счетчика установлена, меняется количество кнопок. А кнопка, предназначенная для просмотра цифровых данных, имеет другое название – «ПРСМ».

Самих кнопок может быть несколько, как правило, 2 или 3. При нажатии на табло выводятся данные по каждой тарифной зоне. В остальном каких-то серьезных отличий нет, поэтому уже не имеет значения, предпочтет ли владелец квартиры купить счетчик электроэнергии трехфазного типа или же захочет установить прибор день-ночь.

Обратите внимание! Электросчетчики Нева, Энергомера и Меркурий 230, 234, 201, 200 относятся к приборам современного поколения. Модели нового образца имеют схожее устройство, поэтому схема снятий показаний у них одинаковая.

Во многом приборы нового образца превосходят старые модели. Однако их главным недостатком является стоимость. Цена электросчетчиков день-ночь и трехфазных приборов значительно выше. То же самое касается многотарифных устройств с разделением на несколько зон.

Счетчик электроэнергии Энергомера с пультом

Разумеется, можно купить счетчик электроэнергии однофазного типа, который обойдется дешевле. Высокая стоимость многотарифных учетных приборов обусловлена их более широким функционалом, позволяющим экономить на оплате электричества, разграничивая тарификацию по зонам.

Счетчик электроэнергии ИП СА4(У)-И672М (трехфазный)

Трехфазный счетчик ИП СА4у-И672м представляет собой классический индукционный прибор учета, предназначенный для работы в четырехпроводных сетях. Он оснащен измерительным узлом индукционного типа, приводимым в движение за счет вращающегося диска. Полученное вращение преобразуется и поступает на механическое отсчетное устройство с количеством разрядов 4+1. Электронные модули на борту отсутствуют, прибор работает автономно, по единственному тарифу. Несмотря на свои внушительные размеры, это довольно точная модель с минимальной потребляемой мощностью.

Описание счетчика электроэнергии ИП СА4у-И672м и его технические характеристики

Индукционный счетчик электроэнергии ИП СА4у-И672м – трехфазный прибор учета, ориентированный на промышленное применение. Его главным преимуществом является предельная простота. А тщательно подобранные материалы сборки обеспечивают ему продолжительный срок службы. Для его индукционного измерительного узла характерны высокая чувствительность и низкая инерционность, что значительно повышает точность учета. Его основу составляет мощная алюминиевая основа – это один из самых прочных и выносливых электрических счетчиков.

Основные характеристики прибора:

• Номинальное напряжение в электрической сети – 220-380 В;
• Максимальный ток в нагрузке – 10 А;
• Схема подключения – трансформаторная;
• Собственная полная потребляемая мощность – 5 В*А;
• Диапазон рабочих температур – от -20 до +55 градусов;
• Продолжительность межповерочного интервала – 6 лет;
• Средний срок службы – около 20 лет.

В случае если прибор не пройдет очередную проверку, его придется подвергнуть замене. Произойдет это никак не менее чем через 20-30 лет.

Как передать показания поставщику электроэнергии? Делается это исключительно в ручном режиме, без возможность автоматической передачи показаний. Абоненту достаточно снять показания с механического отсчетного устройств и передать поставщику через личный кабинет, по телефону или через электронную почту. Цена электросчетчика ИП СА4у-И672м в Москве кажется излишне высокой? Тогда его нужно купить в нашем магазине – наши цены не кусаются.

Как купить трехфазный счетчик ИП СА4у-И672м

Чтобы купить счетчик электроэнергии ИП СА4у-И672м в интернет-магазине 3tarifa.ru, оформите заявку через корзину или позвоните по контактному телефону. Примем ваш заказ, уточни его детали, отправим прибор учета выбранным способом. Доставка осуществляется по Москве и всей России. Региональная доставка осуществляется ресурсами транспортных компаний или Почтой России. В Москве возможен выгодный самовывоз – он экономит деньги и время покупателя. Вместе со счетчиком поставляется технический паспорт.

Преимущества

Чем проще прибор, тем меньше вероятность выхода его из строя. Благодаря своим конструктивным особенностям, счетчик отличается следующими параметрами:

• долгий срок службы;
• простая эксплуатация;
• полный модельный ряд по техническим характеристикам;
• литая алюминиевая стойка, обеспечивающая стабильную точность результатов измерения;
• пятидесятипроцентная взаимозаменяемость деталей с однофазными приборами.

Прибор снят с производства в июле 2011 года, однако заложенный в него потенциал надежности позволяет эксплуатировать его не менее 32 лет или 71 000 часов, при двухлетней гарантии производителя. Пользователи должны помнить о необходимости проводить поверку электросчетчика с интервалом 6 лет. Срок между поверками у измерителей, выпущенных до 1996 года, сокращен до 4 лет. Если потребитель заподозрил некорректную работу счетчика или обнаружил его поломку, то поверку можно провести досрочно, самостоятельно сняв его и доставив в уполномоченную организацию, либо вызвав специалиста на дом. Стоимость услуги отличается в зависимости от региона.

Важно! Сохраняйте на весь срок эксплуатации паспорт прибора, акт о его введении в эксплуатацию, и документы, свидетельствующие о проведении  предыдущих поверок.
