Установка счетчика электроэнергии в гараже: какие бывают, как подключить и не допустить ошибок

Обязан ли владелец гаража выносить электросчетчик на фронтальную стену гаража

В действующих законодательных актах, которые регулируют законы относительно энергетики в ГСК, чья деятельность установлена Федеральным законом от 29. 2017 № 217-ФЗ, ограничений по отношению к месту установки электросчетчиков не имеются. Следовательно, вполне вероятно использование норм по аналогии с законом (ст. 6 Гражданского кодекса), приравняв собственника гаража к владельцу изолированного земельного участка.

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

• Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
• DIN-рейка как способ крепления предпочтительнее.
• Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
• Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Рассмотрите вариант покупки счетчика и ящика от одного производителя: так легче добиться полноценного объединения устройств и оболочки

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватель для электрощитка может включаться-выключаться вручную или автоматически. Он нужен для поддержания оптимальной температуры в холода — электроприборам нужно тепло, чтобы работать без погрешностей

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

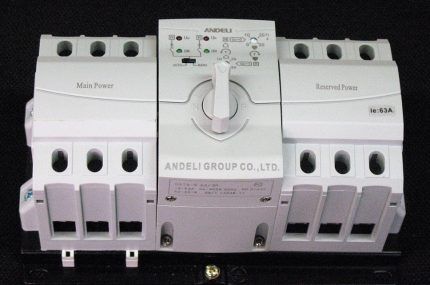

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Устройство ввода резерва исключает одновременное задействование двух разных источников питания (внешняя сеть и генератор), в чем и состоит его задача

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Гаражный кооператив является некоммерческой организацией, а значит, он не имеет права заниматься энергосбытовой деятельностью. Проще говоря – перепродавать электроэнергию членам кооператива запрещено. Это значит, что электроснабжающая организация производит расчеты (на основании договора) с кооперативом, а не с отдельными ее членами – прибор учета электроэнергии должен учитывать всю потребляемую гаражным кооперативом электроэнергию. Все потребители в этом договоре отсутствуют, а значит платить за электроэнергию должны в кооператив.

Таким образом, подключение электросчетчика в гараже, контроль за потребляемой энергией и предпринимаемые меры к членам кооператива – в случае неуплаты электроэнергии – возлагаются на руководство гаражного кооператива, а все электросчетчики, установленные в конкретных боксах являются приборами технического учета. Со всеми вытекающими отсюда последствиями – более лояльными требованиями к установке, температурным условиям эксплуатации и т.п.

Плата за электроснабжение гаражного кооператива осуществляется согласно Уставу этой организации – либо по внутреннему, техническому счетчику, либо по нормативам. При этом прибор учета электроэнергии гаражного кооператива является общей собственностью.

Ситуацию нельзя сравнивать с общедомовыми приборами учета электроэнергии, когда замена электросчетчика на лестничной площадке может трактоваться по-разному, хотя, если все квартиры в доме являются муниципальной собственностью, ситуация похожа.

Сколько стоит подключение электричества к гаражу – это самый насущный вопрос, который интересует большинство автолюбителей. Цена подключения зависит от ряда факторов, которые необходимо учитывать: сложности работ, дальности объекта и количества подключаемых гаражей – если объединиться с соседями, цена подключения гаража будет меньше.

Короба для прибора учёта

Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:

• ЩУ – наиболее простая модель,
  ЩУ и ЩВР
• ЩВР – короб, заглубляемый в стену,
• ЩРН – навесной распределительный бокс.
  ЩРН

Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.

Короб может предусматривать следующую конструкцию:

• напольную;
• встраиваемую;
• накладную (навесную);
• скрытую или открытую;
• цельную или разборную.

Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.

Какие бывают счётчики

Выпускаемые счётчики отличаются по целому ряду критериев. Из-за этого, в случаях, когда необходима замена эл счетчика в гараже, не каждый владелец сумеет понять и правильно подобрать необходимый тип устройства. Дабы исключить покупку ненужного типа счётчика  необходимо в общих чертах разобраться с разницей между вариантами электросчётчиков.

Условно новый вид счётчиков. Он измеряет потребление напрямую и передает информацию на индикатор памяти. Современный электросчётчик обладает множественными преимуществами: компактность, возможность вести учёт по многотарифной сетке, большой срок между проверками по сравнению с индукционным; точность в определении показаний; возможность повышения класса точности при установке микросхемы. Недостатком можно обозначить – высокую стоимость и короткий срок эксплуатации по сравнению с индукционным.Индукционный счетчик считается классическим вариантом. Он стал «отцом» всех счетчиков и появился намного раньше, на него зачастую можно наткнуться в престарелых постройках. Устройство имеет элементарную конструкцию и работает по принципу магнитного поля. По результату работы магнитное поле влияет на диск, и он делает вращательное движение. Индукционные счётчики очень долговечны. Среди положительных характеристик стоит подчеркнуть надёжность и низкую цену. Но, главным недостатком можно назвать низкий класс точности, что часто стает первопричиной переплат по счетам. Также он имеет слабенькую защиту от хищения электричества и при учёте некоторых её характеристик придётся пользоваться несколькими приборами.

Как выбрать и установить электросчётчик в гараж

Установка индивидуальных приборов потреблённой электроэнергии требуется не только в жилье, но и на других объектах, в том числе – в гаражах. Рассмотрим особенности выбора и установки электросчётчика в гараже, с учётом предусмотренных разновидностей выпускаемых аппаратов, правил их монтажа и подключения.

Выпускаемые электросчётчики различаются по нескольким критериям. Это распространяется и на приборы учёта, приобретаемые для установки в гараже. Рассмотрим детальнее разновидности таких аппаратов.

По количеству фаз

По числу фаз, счётчики бывают:

Трёхфазные приборы работают на напряжении величиной 380 В и предусматривают возможность использования станочного и сварочного оборудования, хотя и при однофазном счётчике их тоже можно использовать, если у вас все рассчитано правильно.

По числу тарифов

По данному показателю выпускаются аппараты:

Многотарифные приборы программируются таким образом, что показания суммируются отдельно для времени действия определённого тарифа. Это позволяет владельцу сэкономить, перенеся использование энергоёмкого оборудование на период времени, когда действует более дешёвый тариф.

По принципу работы

По принципу работы, потребитель может отдать предпочтение аппарату следующего типа:

Первые из указанных счётчиков предусматривают учёт по одному тарифу. Электронные позволяют, наряду с многотарифным измерением, выполнение многочисленных дополнительных опций по контролю показателей сети, хранению данных и прочих функций.

По способу подключения

Счётчики могут предусматривать следующие способы подключения:

Обычно через трансформатор подключаются трёхфазные приборы.

Какой счетчик электроэнергии лучше поставить в гараже

При выборе счетчика обращают внимание не только на принцип работы, но и на способ подключения к сети и методу учёта электроэнергии.

По количеству фаз

Есть два основных типа:

• однофазные;
• трехфазные;

Тут выбор на прямую зависит от того, какой тип проводки. Но имеется ряд особенностей. Так, ежели однофазные приборы не работают на 3-х фазной проводке, то трёхфазные счетчики могут.

На всех приборах имеются спец клеммы, которые необходимы для подключения к ним проводов. Для примера, у однофазного их четыре: 2 на вход фазы и ноля, а также 2 для выхода. Следовательно, подключить однофазный счетчик к сети, имеющей 3 фазы невозможно.

Трехфазный счетчик имеет восемь клемм. Тут также, как и в 1-но фазном, лишь в большем количестве четыре для входа и четыре для выхода. Поэтому лучше приобрести трехфазный счетчик, который может быть использован и с одной фазой, и с тремя.

По числу тарифов

По данному критерию электросчетчики делят на 3 вида:

• самые общераспространенные пока что – однотарифные;
• набирающие известность в регионах – двухтарифные;
• и самые малоизвестные – многотарифные.

Оплачивать легче всего по одно тарифному счетчику. Но следует понимать, что возможность экономить после установки счетчика с несколькими тарифами не будет явной. Причина заключается в том, что в данном случае все будет зависеть от ряда факторов:

• разница между стоимостью на электричество. Чем менее цена у ночного тарифа – тем будет больше выгоден и экономичен;
• количество израсходованной электроэнергии в различное время суток.

Одно и многотарифные счетчики.

По принципу работы

По принципу работы счетчики различаются по следующим отличиям:

• подключение:
  • счетчики прямого подключения;
  • счетчики трансформаторного подключения;
• по конструкционным отличиям:
  • механические;
  • электронные;
  • гибридные;
• по вариантам тарификации:
  • однотарифные счетчики;
  • многотарифные счетчики.

Для учета электричества зачастую ставят электронные счетчики, которые имеют ряд преимуществ: они немного точнее и дают возможность использовать по нескольким тарифам, на которые они переходят и считают без участия владельца.

По способу подключения

По методу подключения счетчики различают однофазные и трёхфазные и разница в них существенна. Также имеется существенное различие, заключается оно в том, то при желании подключения двух тарифного плана можно поставить себе лишь трехфазный счетчик.

Самый старый вид электросчётчика это индукционный, его легко определить по крутящемуся магнитному диску, который установлен внутри и чем больше потребление электроэнергии, тем быстрее он крутится.

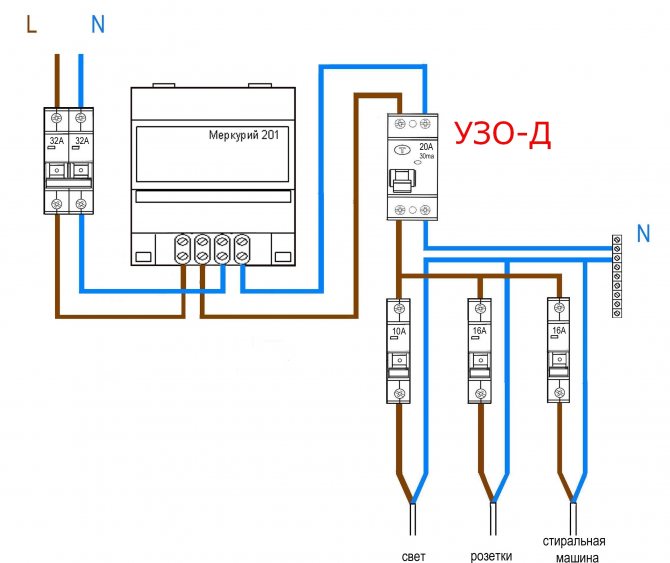

Устройство гаражного щитка

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

Возможный вариант размещения всех узлов внутри щитка.

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Счетчик в гараже: правила установки, схема и какой лучше подключить для учета электроэнергии

Когда необходимо провести электричество в гараж возникает необходимость установки счетчика в гараже. С его помощью удастся контролировать расход энергии, а также обеспечить безопасность за счёт установки автовыключателя.

Рассмотрим подробнее виды устройств и способы подключений, чтобы понять, какой счетчик электроэнергии лучше поставить.

На что обратить внимание выбирая счётчик

Выбирая подходящий прибор следует обратить внимание на несколько моментов:

• вид сети в капитальном строении;
• класс точности;
• число тарифов;
• способ крепления;
• наличие паспорта, гарантии и пломб – они должны быть без повреждений.

Кроме того стоит определиться с нужной мощностью, в зависимости от используемых приборов в гаражном помещении, а также обратить внимание на дополнительные функции. Некоторые устройства обладают рядом функциональных возможностей, например подсвечиваются, работают максимально бесшумно либо подключаются к компьютеру.

Какие бывают счётчики?

Когда нужно произвести замену или установку электросчётчика в гараже, не каждый автолюбитель сможет разобраться и правильно выбрать тип устройства. Чтобы избежать покупки неподходящего варианта следует в общих чертах знать разницу между видами электрического счётчика.

Всего их множество, однако разберём два основных по типу конструкции – электрический и индукционный.

Электронный счётчик

Современный тип электросчётчика имеет немало преимуществ, среди которых:

• компактность;
• возможность ведения учёта по многотарифной сетке;
• длительный межпроверочного срока по сравнению с индукционным;
• точность и быстрота определения показаний;
• возможность дополнительно установить микросхему с целью повышения класса точности.

Главные недостатки – высокая стоимость и более короткий срок службы по сравнению с индукционным.

Индукционный

Индукционный прибор считается классическим вариантом, он появился значительно раньше и его довольно часто можно встретить в старых постройках. Устройство имеет простую конструкцию и действует по принципу магнитного поля, образующегося с помощью двух катушек – напряжения и тока.

В результате магнитное поле оказывает действие на диск, и оно осуществляет вращательные движения.

Важно

Индукционные счётчики отличаются долговечностью. Среди плюсов также стоит отметить надёжность и невысокую цену. Однако главный недостаток является существенным – низкий класс точности, что может стать причиной переплаты за счета.

Также механический счётчик имеет слабую защиту от хищения электроэнергии и при учёте нескольких её типов придётся использовать несколько приборов.

Трёхфазные счетчики

Помимо различия в строении и принципе работы электрические счётчики разделяются ещё и по измеряемым величинам на однофазные и трёхфазные. Первые подключаются к сети 220В и применяются как в квартирах, так и гаражных помещениях.

Подключение имеет ряд преимуществ:

• возможность подключать напрямую мощные электрические приборы;
• обеспечение более надёжной работы и отсутствие так называемого «перекоса фаз»;
• современные 3-ёх фазные счётчики поддерживают однофазовый учёт.

Метод подключения и тип учета

Электрическая схема включения счетчика.

Счётчики выбирают не только по принципу работы, но и по способу подключения и типу учёта электроэнергии. Трёхфазные приборы подключаются напрямую либо косвенно. Непосредственное подключение представляет собой включение в сеть без измерительных трансформаторов.

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

Следует также обратить внимание на тип учёта, поскольку этот пункт поможет сэкономить деньги, если применять трёхфазное оборудование. В процессе работы устройства расходуется реактивная и активная энергии.

Процесс установки

После приобретения подходящего прибора можно приступать к его установке. Ниже описан монтаж согласно ПУЭ – правилам установки электросчётчика. При желании выполнить работу самостоятельно следует подойти к процессу внимательно и ответственно, поскольку от этого будет зависеть работа устройства в будущем.

Подготовительный этап

Перед тем, как установить счётчик в гараже потребуется подготовиться. Необходимо проверить прибор, убедиться в наличии пломб и иметь перед собой схему монтажа. В первую очередь устанавливается бокс, внутри которого находится всё оборудование.

Для этого нужно подготовить:

• УЗО;
• автоматические выключатели;
• ограничители и индикаторы напряжения;
• дифференциальные автоматы;
• клеммные колодки и нулевые шины.

Установка бокса

Согласно схеме электропроводки в гараже рекомендуется устанавливать бокс у входа в гараж. Коробка состоит из нескольких частей: защитной крышки, реек, в зависимости от количества позиций, на которые она рассчитана и нулевой ниши.

Для его крепления нужно снять верхнюю часть и открутить четыре винта, которыми крепится наружная крышка. Далее переходим к монтажу, используя подходящие методы крепления: дюбеля, саморезы и прочее.

Согласно требованиям ПУЭ коробка должна быть установлена на уровне 0,8-1,7 метра от пола помещения. Это необходимо с целью обеспечения удобного доступа к прибору.

Процесс установки счётчика и модульных элементов

В целях безопасности, перед прибором учёта, необходимо установить защитное отключающее устройство.

Для этих целей используют двухполюсный автоматический выключатель, выполняющий несколько важных функций:

• предотвращает возгорание в случаях высокой нагрузки;
• защищает от короткого замыкания;
• позволяет с лёгкостью обслужить счётчик либо сменить его.

Нюансы

Выбор и установка электросчётчика в гараже должны производиться с учётом следующих нюансов:

• общей токовой нагрузки – обычно её значение составляет в пределах 50 А, если предполагается использование мощного оборудования, необходимо выбрать изделие с большей характеристикой;
• вида сети – одно- или трёхфазной;
• способа крепления – в зависимости от этого, подбирается короб;
• количества тарифов – определяет выбор вида прибора;
• класса точности – обычно в пределах от 1,5 до 2.

Владельцу необходимо убедиться, что аппарат сопровождается необходимой паспортной документацией, качество изделия подтверждается соответствующим сертификатом. Необходимо приобрести требуемое дополнительное оборудование.

Правильно выбранный и установленный прибор учёта обеспечит нормальную эксплуатацию оборудования, подключённого в гараже, и избавит собственника от проблем с поставщиком ресурсов.

Условие установки

После подготовки всех необходимых комплектующих и инструментов, а также проверки исправности всего оборудования, можно приступать непосредственно к установке и сборке электрощитовой.

Расположение клемм

Когда потребляемая сила тока небольшая, достаточно собрать электросхему без трансформатора. Но необходимо помнить, что при установке мощного оборудования в гараж, придется использовать трансформатор для устранения вероятности замыкания.

На данный момент необходимо остановиться на главном моменте. Независимо от выбранной модели счетчика, необходимо расположить клеммы на панелях в одну сторону. Если подключение проводов будет проводится своими руками, то необходимо предварительно изучить схему, которая присутствует на крышке клемной разводки. Таким образом гарантируется правильное подсоединение всех проводов.

Техника безопасности перед началом работ

Ключевые моменты, которые необходимо знать:

• проводка укладывается в штробы или гофру. Для гаража это очень актуально, потому что риск повреждения проводки в таких помещениях высок;
• при монтаже проводки в железном гараже гофры обязательны. Коммуникация монтируется на панели, которые сделаны из диэлектрических материалов;
• нужно учитывать влияние сырости и различных агрессивных жидкостей;
• непременно развод контура освещения и силовых розеток на раздельные автоматы защиты.

После счетчика ставится общий автомат:

• оставляя гараж можно обесточить его одним движением руки. Допускается раздельная линия освещения, которая будет непрерывно под нагрузкой;
• энергообеспечение ямы выполняется с определенной защитой, желательно использование источника низкого напряжения с гальванической развязкой.

На что обратить внимание выбирая счётчик

Перед тем, как выбрать электросчетчик в гараж, немаловажно узнать, какими они бывают и в чём различие. Существует множество видов электроустройств, однако не каждое подойдёт для гаражного помещения.

Выбирая подходящий прибор следует обратить внимание на несколько моментов:

• вид сети в капитальном строении;
• класс точности;
• число тарифов;
• способ крепления;
• наличие паспорта, гарантии и пломб – они должны быть без повреждений.

Правила подключения счетчика.
Кроме того стоит определиться с нужной мощностью, в зависимости от используемых приборов в гаражном помещении, а также обратить внимание на дополнительные функции. Некоторые устройства обладают рядом функциональных возможностей, например подсвечиваются, работают максимально бесшумно либо подключаются к компьютеру.

Процесс установки или замена счетчика электроэнергии в гараже

После покупки подходящего счетчика можно начинать его установку. Монтаж необходимо производить согласно правилам установки электросчётчика, которые описаны в ПУЭ. При желании осуществить работу самому необходимо подойти к процессу пристально и ответственно, потому что от этого зависит работа устройства в будущем.

Необходимый инструмент

Перед началом работ, необходимо собрать все необходимые инструменты, которые понадобятся в процессе установки:

перфоратор;
отвертки – простая и индикаторная;
приспособление для снятия оплетки;
паяльник.

Подготовительный этап

Перед тем, как приступать к установке счётчика в гараже понадобится определенная подготовка. Прибор необходимо визуально осмотреть, чтобы удостовериться в наличии пломб и дополнительно изучить схему монтажа. В первую очередь ставится бокс, внутри которого располагается оборудование. Для этого необходимо подготовить:

АВ выключатели;
ограничители и указатели напряжения;
клеммные колодки;
шины.

Установка бокса

Курируясь советами бывалых мастеров, бокс лучше в гаражах устанавливать у входа. Ящик складывается из ряда частей:

предохранительной крышки;
реек;
нулевой ниши.

Для крепления шкафа необходимо скинуть верхнюю часть и отвинтить 4 винта, которыми укрепляется внешняя крышка. Затем переходим непосредственно к монтажу, применяя подходящие технологии крепления.

Согласно условиям ПУЭ щитовая должна быть установлена на уровне 0,6-1,8 м от пола. Это необходимо для обеспечения комфортного доступа к прибору.

Подключение

В целях улучшения условий безопасности, перед входом сети в щиток, надо установить предохранительный отключатель. Для данных целей применяют двухполярный АВ, выполняющий ряд ключевых функций:

предотвращает возгорание при высоких нагрузках;
защищает от замыканий;
дает возможность с лёгкостью обслуживать счётчик или заменить его.

Сам механизм крепится задней крышке бокса, с помощью защелки коммутатор крепится на рейку. Как и при ситуации с АВ, на его задней стороне стоит «скрепка» для крепления. Следом за ним подобным образом фиксируются однополюсные автоматы.

Контакты

На данном этапе необходимо пристально осмотреть контакты, чтобы их подсоединить без ошибки. Данный момент важен, потому что, после опломбировки счётчика, не будет возможности доступа к группе контактов.

Любой контакт обладает четырьмя прижимными винтами, при помощи первого производится подключение фазы, при помощи второго подключается отходящая, 3-й подключает электропитательный нулевой провод и 4-й отходящий нулевой провод.

Автоматические выключатели

Подключение авто выключателей (АВ) начинается с вводного пакетника через который, пропускается весь ряд верхних контактов. Провода нижнего ряда перебрасываются на счетчик. Затем, фазы с него перекидывают на верхний ряд однополюсного АВ, а нижние служат для состыковки с отходящими фазными жилами.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

1. В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
2. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
3. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
4. Концы зачищаются.
5. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
6. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
7. Для модульного оборудования нужен провод ПВ-1.
8. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
9. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
10. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Постановление правительства рф о счетчиках электричества в гск

Начало судебного разбирательствам положила жалоба, поступившая в УФАС (Управление Федеральной Антимонопольной Службы) от местного жителя. Он счёл незаконными требования энергоснабжающей организации, относительно замены электросчетчика в его частном жилом доме. Организация сама согласилась заменить счетчик, но только при условии, что он будет установлен на фасаде дома.

Кто несёт затраты Закон устанавливает, за чей счет приобретаются, монтируются и содержатся счетчики учета электроэнергии — за счёт средств балансовых держателей:

• Затраты по приборам, установленным в квартире или выведенным на лестничную площадку, несут собственники квартир.

Особенности подключения однофазных и двухфазных счетчиков

Нельзя сменять двухполюсный АВ 2-мя однополюсными. В случаях установки после счетчика несколько линий нагрузки, у которых имеется защита, установка совместного устройства предохранения от перепадов не требуется.

Провода фиксируются для того чтобы изоляция не попадала под фиксирующую пластину. Также оголенный элемент не должен выступать из-под нее. В случаях, если в щите отсутствует дин-рейка, ее можно купить и установить самостоятельно.

Подключение однофазного электросчетчика в гараже

Схема подключения счетчика электроэнергии однофазный с автоматами в гараже

Алгоритм монтажа с последующим подключением счетчика таков:

1. Проводится разметка места с последующим монтажом щитка. Наилучшая высота – 1,2 – 1,8 м. К стене щит необходимо основательно прикрепить дюбелями. Расположение обязано быть строго горизонтальным.
2. Электросчетчик устанавливается в щитке. Рядом ставятся АВ, шины с предохранителями, УЗО. Модули фиксируются спец деталями.
3. Все АВ ввода монтируются в особом боксе. Туда выводят кабель СИП, потом система пломбируется.
4. Различные соединения выполняются отдельным медным проводом диаметром минимум в 2,5 мм. Алюминиевый кабель лучше не использовать.
5. СИП от наружной сети подключается на АВ ввода. Если есть желание скрыть кабель под землей, то понадобится провод ВВГнг.
6. Фазу подключают к верхнему контакту с лева. Ноль навидается на правый контакт.
7. Для модульных типов оборудования необходим провод ПВ-1.
8. Спец гребенки необходимы для монтировки перемычек на УЗО и автоматы.
9. Когда схема собрана, необходимо ее испробовать.

Подключаем трехфазный счетчик

При подключении трехфазного счетчика следует учесть важный момент. Сперва к счетчику подключают все оборудование гаража, АВ и УЗО. Потом необходимо протянуть провода сквозь вводный АВ в четыре полосы напрямую на клеммы 1, 3, 5, 7.

Фаза всегда желтая, а при подключении сети идет последовательность 2, 4, 6, 8. По итогу красный провод подсоединен к клеммам 1 и 2. К УЗО же надо подключать кабель нуля и фазы в определенной последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.
