Вводной автомат перед счетчиком или после счетчика: как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

Необходимость установки коммутационного аппарата по ПУЭ

Аппараты для снятия напряжения необходимы для безопасной установки нового или замены старого электросчетчика. Об этом утверждается в пункте 7.1.64 ПУЭ: «Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику».

Таким образом, установка перед счетчиком коммутационного аппарата обязательна. Ставить входной автомат до счетчика также является необходимым.

Назначение вводного автомата

Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и опасности коротких замыканий. Вводный автомат блокирует вероятность полного обесточивания дома.

Входной автомат обеспечивает защиту проводов от перегрева, который может спровоцировать пожароопасную ситуацию. Причиной перегрева кабелей обычно становятся длительные нагрузки на всю электросеть объекта. Автомат защиты содержит тепловой и электромагнитный расцепитель, позволяющий предотвратить перегрев проводов. Коммутационный аппарат необходим для обесточивания здания в случае проведения ремонта или возникновения локальных аварий сети.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Разновидности вводных аппаратов

Аппарат защиты бывает двух типов:

• 2-полюсные в однофазной сети;
• 3-полюсной в трехфазной сети;
• 4-полюсные в трехфазной сети.

Большинство электриков предпочитает ставить четырех полюсной автомат в трехфазной сети. Поскольку в этом случае при перегреве нейтральный проводник расцепляется вместе с линейными проводниками. Иногда можно встретить стоящий на вводе трех полюсной автоматический выключатель, при работе которого расцепление происходит только линейных проводников.

Совет: выбирать стоит аппарат, срабатывающий при превышении нормы на 1000А: это то, сколько он может выдержать.

Какого номинала установить вводной автомат?

И всё таки, как выбрать вводной автомат? Его номинальный ток определяется электрокомпанией и выбирается из стандартных значений исходя из технического состояния линии электропередач и мощности всех потребителей, подключённых к питающему трансформатору. При отсутствии соответствующих стандартных величин выбирается ближайшее большее значение.

Если номинальный ток вводного автомата недостаточен из-за установленной электроплиты или электроотопления, это является основанием для обращения в электрокомпанию с заявлением для увеличения разрешённого потребления электроэнергии и установки более мощного устройства защиты.

Для примера можно рассмотреть выбор автоматического выключателя при замене электропроводки. При этом устанавливаются розетки для стиральной и посудомоечной машин, бойлер а и другой бытовой техники.

Несмотря на то, что суммарная мощность электроприборов более 10кВт или 45А, разрешённая мощность всего 7кВт или 32А. Если потребляемый ток превысит эту величину, может выйти из строя кабель, проложенный от подъездного щитка до квартиры. Ситуацию не спасает даже его замена.

Установка бытовой техники и увеличение потребления происходит во всех квартирах, поэтому для увеличения параметров вводного автомата необходимо увеличивать разрешённую мощность для всего дома. Такая операция связана с большими материальными затратами и получением соответствующего разрешения для увеличения допустимого потребления электроэнергии.

Разрешённая мощность для квартиры и частного дома зависит от года ввода здания в эксплуатацию:

1. До 2003 года действовали нормы ВСН 59-88 «Электрооборудование жилых и общественных зданий». Согласно этому документу разрешённая мощность составляла 3кВт или 16А. При этих параметрах можно включить стиральную машину-автомат, но есть опасность аварийного отключения при включении лампочки, телевизора и другой мелкой бытовой техники.
2. С 2003 года действуют нормы СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». В этом документе указывается, что для квартир с газовыми плитами разрешённая мощность составляет 4,5кВт или 20А. При наличии электроплиты эти значения повышаются до 10кВт или 50А соответственно.

Но не стоит забывать, что в отдельных случаях все зависит от технических условий.

Защита от пожара

Кроме нормативных документов, устанавливать автомат перед электросчётчиком требует тот факт, что это такой же электроприбор, как и телевизор или микроволновка и внутри него возможно короткое замыкание.

В этом случае установленный перед прибором автомат отключит напряжение и предотвратит выход из строя вводного кабеля. Поэтому, несмотря на то, что допускается монтаж перед счётчиком любого коммутационного аппарата, желательно, чтобы это был автомат или предохранители.

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

До недавнего времени для отключения использовались пакетные выключатели. Но они не обеспечивали необходимый уровень безопасности. Поэтому сейчас монтируют автоматические выключатели.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

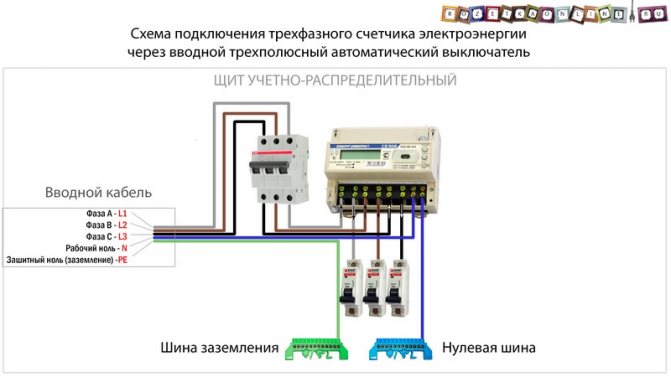

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рассчитывая устройство ввода для сети на 3 фазы, следует суммировать все нагрузки, которые приходятся на каждый из токоведущих проводников.

Рабочий ток вычисляется следующим образом:

• Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
• Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
• Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Так выбирается ВА в случае, когда на каждую фазу приходится равная нагрузка. Если же она неодинакова, высчитывать величину тока следует по наибольшему значению.

 Подбираем подходящий автомат ввода – на какие параметры нужно опираться

Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания

Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА.

Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.

При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:

• В. Применяется, если отсутствуют мощные электроприборы.
• С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
• D. Ставят при наличии мощного оборудования.

Важно

Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:

Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Принцип работы

Обыкновенно устанавливается лимит на потребление электроэнергии определенным домом или квартирой. Он указывается при заключении договора между поставщиком энергоснабжения и собственником жилья. Таким образом, если в проектной документации указан уровень потребления на 25A (ампер) в однофазной сети, то это означает ограничение энергии до 5,5 кВт. Вводный автомат автоматически обесточит дом, если лимит будет превышен — такой принцип работы позволяет свести к минимуму вероятность возникновения пожароопасной ситуации.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Сколько розеток можно подключить на один провод 2.5?

То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».

Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.

Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.

Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности.

Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится.

Нередко это является причиной возникновения пожара.

Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт.

Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.

Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.

Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв.

, по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности.

Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.

Сразу приведу несколько примеров, чтобы было понятнее:

Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.

При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.

Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.

Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.

ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.

Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Однополюсный или двухполюсный автомат

Независимо от того, где установлен вводной автомат — до или после счетчика, в однофазной сети он должен быть двухполюсным и отключать одновременно фазный и нулевой провода.

Это указано в ПУЭ п.7.1.21, где говорится, что при питании однофазных потребителей от трёхфазной сети нужно предусмотреть одновременное отключение обоих контактов. Это необходимо для защиты квартирных электроприборов от перенапряжения, возникающего при обрыве проводника N или PEN.

где ставится вводной автомат до или после счётчикагде ставится вводной автомат до или после счётчика

Несмотря на то, что такое отключение можно произвести вручную, в данном пункте ПУЭ содержится рекомендация установить реле напряжения РН, отключающее питание линии при повышенном или пониженном напряжении.

Допускается так же использовать автоматы с дистанционным отключением в комплекте с реле максимального напряжения или подключать к такому реле электромагнитный пускатель, но такая схема чаще используется на промышленных предприятиях.

Совет! Установка реле напряжения позволяет использовать вместо более дорогого электромагнитного УЗО электронное.

Подбор номинала автоматического выключателя

Номинал вводного автомата должен быть больше, чем номинал в квартирных цепях. Это позволяет избежать отключения всей электроэнергии, если защита сработает только в одной из квартир. Ставится автомат на счетчик со стандартным размером в 25 ампер.

Максимально допустимый лимит составляет 63 ампера, и обычно встречается только в распределительных устройствах многоэтажных жилых комплексов. Сколько необходимо ампер обыкновенно рассчитывается исходя из количества квартир.

Установка вводного автомата

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

Важно! Осуществление процедуры пломбирования происходит при помощи специального бокса. В противном случае нужно приобрести специальное щитовое оборудование с ячейкой, в которую можно поставить автоматический вводный переключатель.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

• осветительные приборы;
• розетки;
• количество подключаемых электроприборов;
• техническое оборудование.

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Как подключить автоматы после счетчика в квартире

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками.

Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления.

Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Что должно быть в щитке

И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.

Автомат до счетчика или как правильно подключить электросчётчик в частном доме

Менял на днях проводку частично у себя в частном доме и решил сразу поменять прибор учёта электроэнергии.

Дом питается электричеством от одной фазы и элекстросчётчик купил тоже однофазный Называется счётчик СЭО-1.20Д., максимальный ток 80 ампер. Счётчик изображён на картинке. За информацией что и как делать, я пошёл в местное отделение энергосбытовой компания и там написал заявление, что я снимаю старый электросчётчик,

а значит и пломбу на нём и буду устанавливать новый электросчётчик вместо него. И тут же в кабинете работникам энергосбыта я сказал, что я хочу установить

автоматический выключатель до счётчика, т.е. на вводе электричества в дом с уличной стороны и устройство защитного отключение (УЗО) после

электрического прибора учёта. На что они мне категорически запретили ставить автомат до счётчика, несмотря на мои удивления и возмущения.

В правилах (ПУЭ), и также по технике безопасности и вообще согласно нормальной логики автоматический выключатель должен стоять на самом вводе в дом электричества 220 вольт.

Пол дня я наверно в конторе энергосбыте убеждал, доказывал, спорил.

На что они мне отвечали, типа нет у нас такой информации и что если будет стоять выключатель до счётчика, то я теоретически могу подключаться к нему и воровать электроэнергию.

Как раз на пике нашего спора, в кабинет случайно зашёл ихний главный инженер, который сказал, что автоматический выключатель не только можно, но и нужно устанавливать на вводе в дом, т.е. до электросчётцика.

Кстати такие небольшие электрощитки продаются в большом ассортименте в электромагазинах.

Это я к тому, что работники энергосбыта искуственно на пустом месте создают трудности, буквально вставляют палки в колёса людям из-за свой некомпетентности, не имея информации что и как можно и нужно делать, а может и не зная или не понимая сути вопроса.

В итоге я установил автоматический выключатель до счетчика на 50 ампер на улице прямо рядом с вводом в дом 220 вольт. На 50 ампер потому что планирую выполнять сварочные работы сварочным инверторным аппаратом, который включается в розетку естественно после счётчика и ток в сети 220 вольт при сварке возможно будет теоретически подниматься до 30-40 ампер.

Поместил этот выключатель в специальный пластмассовый щиток, купленный в магазине за 150 рублей.

А внутри дома в кладовке установил элекросчётчик и после него (УЗО) устройство защитного отключения на 32 ампера. Два эти выключателя через как бы счётчик соединяются между собой проводом ВВГ 2х10 квадратов. К сварочной розетке подходит провод 2х6 квадратов, а к остальным розеткам и освещению где-то 2х2,5 а где-то 2х1,5 квадрата.

Когда все эти работы закончил, то пригласил работника энергосбыта. Он быстренько опломбировал новый электросчётчик, заклеив липкой лентой болт закручивающий крышку счётчика и автоматический выключатель на улице, точнее электрощиток с выключателем. Он тоже наклеил эту липкую специальную ленту на корпус и крышку щитка с выключателем (смотреть на картинке).

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Замена пакетного выключателя на автомат

Демонтаж старого оборудования обычно вызван подгоранием контактов в домах старого образца. Подчинить такую поломку невозможно, поэтому и требуется заменить пакетный выключатель современным автоматическим аналогом.

Существует два метода, применяемых для ремонта:

1. Сгоревший переключатель демонтируется, однако провода просто перекручиваются между собой — щиток продолжает работать, но не имеет никакой защиты от перегрева.
2. Переключатель заменяется на автомат защиты.

Схема включения прибора учета не изменяется: выбранный вводный автомат подключается аналогично своему предшественнику.

Место установки автомата ввода

Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта. Устанавливается и пломбируется он вместе с прибором учёта представителем энергоснабжающей организации. Если он сломается, заменить его можно будет только по согласованию с поставщиком электроэнергии. После счётчика в распределительном щите дома или этажном, если вы живёте в квартире, обычно ставят автоматические выключатели на отдельные электролинии, что даёт возможность в случае перегрузки какой-то одной ветки не обесточивать всю квартиру или весь дом.
